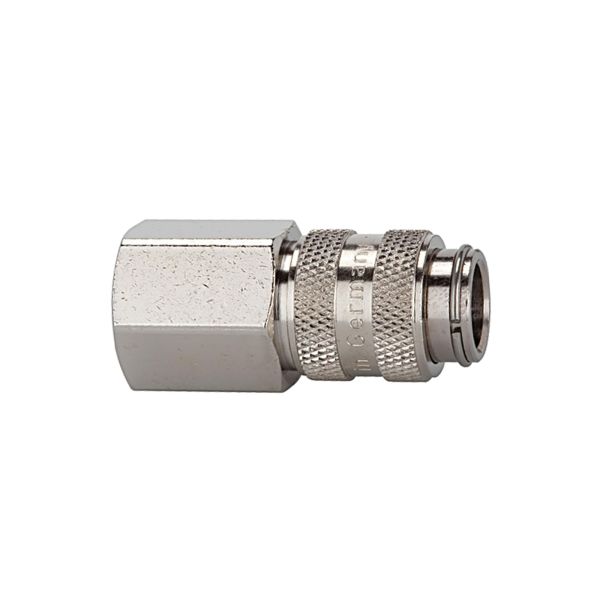

Schnellverschlusskupplung NW 5, Messing vernickelt, G 1/8 IG
Main image
Click to view image in fullscreen
![]()
Schnellverschlusskupplung NW 5, Messing vernickelt, G 1/8 IG
Auf Lager
Lieferzeit 3-6 Tage
Artikelnummer
00-107161
Typ-Nr.
243.20-N
Ursprungsland
DE
Zolltarifnummer
84818079
8,75 €
Preise zzgl. Mwst und Versandkosten
Preise zzgl. USt.
Preise nur für
registrierte Kunden
Preise nur für
registrierte Kunden
Beschreibung / Schnellverschlusskupplung NW 5, Messing vernickelt, G 1/8 IG
Schnellverschlusskupplung NW 5, Messing vernickelt, G 1/8 IG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °C
Einseitig absperrende Einhand-Schnellverschlusskupplung mit kleinen Baumaßen und großem Durchgang bei geringem Druckabfall.
Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.
Einsatzgebiete: Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik.
Ventilkörper: Messing vernickelt
Sprengring: Edelstahl
Weitere Informationen
| Ventilkörper | Messing vernickelt |
|---|---|
| Manufacturer |
Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de |
| Anschluss | G 1/8 IG |
| Betriebsdruck max. | 35 bar |
| Betriebsdruck min. | 0 bar |
| Dichtmaterial | NBR |
| Gehäuse | Messing vernickelt |
| Mediumstemperatur max. | 100 |
| Mediumstemperatur min. | -20 |
| NW | 5 |
| Umgebungstemperatur max. | 100 |
| Umgebungstemperatur min. | -20 |
| Kugel | Edelstahl |
| Durchfluss | 560 l/min (Luft) |
| SW | 14 |
| Länge | 38,0 |
| Durchfluss (Luft) | 560 |
| Feder | Edelstahl |
| Durchflusswertmessung | bei 6 bar und Δp = 0,5 bar |
| Zolltarifnummer | 84818079 |
| Ursprungsland | DE |
| Hülse | Messing vernickelt |
| Hinweis zu Betriebsdruck | max. statischer Betriebsdruck (ohne Pulsation) |
