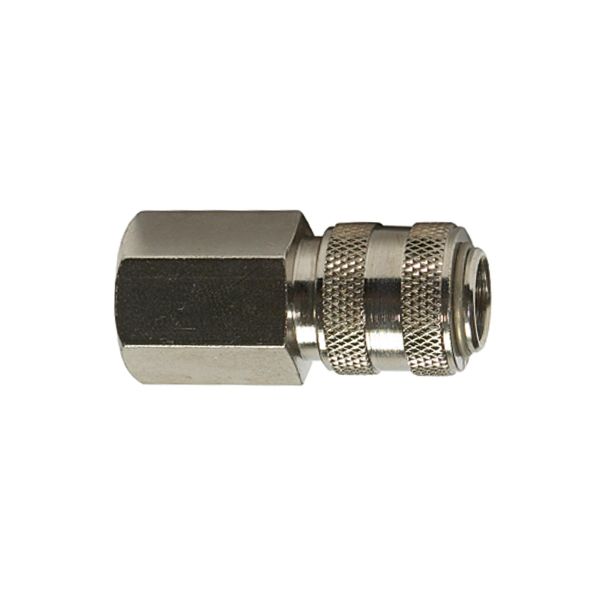

Schnellverschlusskupplung NW 5 »connect line«, Messing vernickelt, G 1/8 IG

Schnellverschlusskupplung NW 5 »connect line«, MS vern., G 1/8 IG

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-115627
Typ-Nr. 243.20-N E
Ursprungsland GR
Zolltarifnummer 84812090
Anmelden

Beschreibung / Schnellverschlusskupplung NW 5 »connect line«, Messing vernickelt, G 1/8 IG

Schnellverschlusskupplung NW 5 »connect line«, MS vern., G 1/8 IG, Betriebsdr. 0 - 35 bar, Mediums-/Umgebungstemp. -20°C bis 100°C

Preiswerte, einseitig absperrende Einhand-Schnellverschlusskupplung mit kleinen Baumaßen und großem Durchgang bei geringem Druckabfall.

Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.

Einsatzgebiete: Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik.

Ventilkörper: Messing vernickelt

Verriegelungsstifte: nichtrostender Stahl

Sprengring: nichtrostender Stahl

Weitere Informationen

Ventilkörper Messing vernickelt
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss G 1/8 IG
Betriebsdruck max. 35 bar
Betriebsdruck min. 0 bar
Dichtmaterial NBR
Gehäuse Messing vernickelt
Mediumstemperatur max. 100
Mediumstemperatur min. -20
NW 5
Umgebungstemperatur max. 100
Umgebungstemperatur min. -20
Durchfluss 560 l/min (Luft)
SW 14
Länge 35,9
Durchfluss (Luft) 560
Feder nichtrostender Stahl
Durchflusswertmessung bei 6 bar und Δp = 0,5 bar
Zolltarifnummer 84812090
Ursprungsland GR
Hülse Messing vernickelt
Hinweis zu Betriebsdruck max. statischer Betriebsdruck (ohne Pulsation)

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-53.pdf
