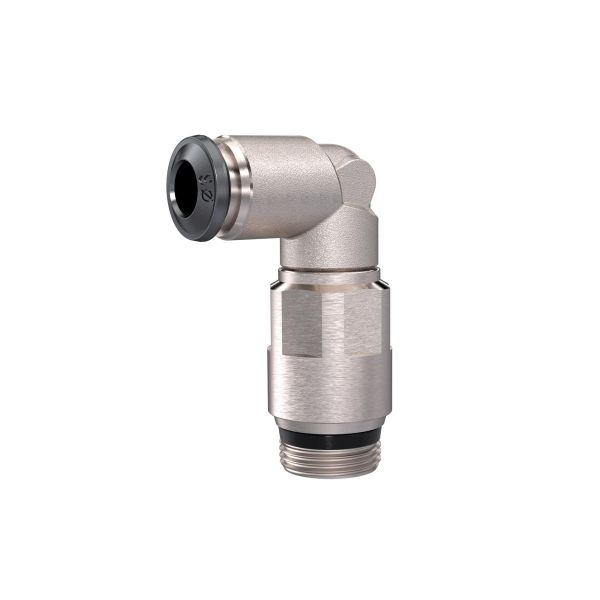

Winkelsteckverschraubung »universal short«lang, drehbar3/8, SchInnen10

Winkelsteckverschraubung »universal short«lang, drhb.3/8, Schl.10

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-153307
Material Messing vernickelt
Typ-Nr. WSL3810MSVUNI

Beschreibung / Winkelsteckverschraubung »universal short«lang, drehbar3/8, SchInnen10

Winkelsteckverschraubung »universal short«, lang, drhb. 3/8, Schl-A-Ø10, konisch dichtend, Arbeitsdruck -0,99 bis 20 bar, MS vern.

Die Schnellsteckverbindungen der Serie »universal short« sind ihrem Namen treu und dienen der schnellen und einfachen Verbindung und Montage von Schläuchen. Ein hohes Maß an Flexibilität bietet das konisch dichtende Gewinde, da es sowohl mit konischen als auch mit zylindrischen Gewinden kompatibel ist. Eine Vielzahl an Gewindearten (BSPP, BSPT, NPT, NPTF, PT, PF) der Normen ISO 7.1 und ISO 228 können verwendet werden. Kürzere Montagezeiten entstehen durch die reduzierte Gewindelänge. Der durch die Reduzierung der Schlüsselweite entstandene geringere Lochabstand, ermöglicht den Einbau auf engem Raum. So werden Zeit und Platz gespart.

Die vollständige Abdichtung ist auch auf unebenen, wie zum Beispiel geneigten, konkaven oder konvexen Flächen und mit unterschiedlichen Radien und Fasen gewährleistet. Die besondere Geometrie der Dichtung ermöglicht Vakuumanwendungen.

Einsatzgebiete: Pneumatische Automation, Automobil-Industrie, Textil- und Verpackungsindustrie, Druckluftkreisläufe, Vakuumanwendungen.

Weitere Informationen

Gewinde 3/8
Serie universal short
Dichtmaterial NBR
Betriebstemperatur max. °C 80
Arbeitsdruck max. 20
Arbeitsdruck min. -0,99
Empfohlener Schlauch PA, PU, PTFE
für Schlauch-Außen-Ø 10
Material Messing vernickelt

Anhänge

Beschreibung Datei
Technische Dokumentation

P 6-426.pdf

Technische Dokumentation A

Entscheidungshilfe_Schnellsteckverbindungen.pdf

Bedienungsanleitung

P B-226.pdf
