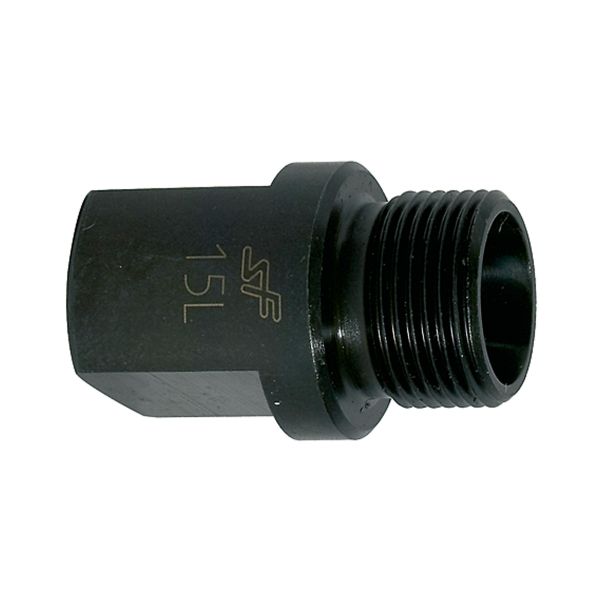

Vormontagestutzen für Edelstahl-Schneidringverschraubung, M16x1,5

Vormontagestutzen für Edelstahl-Schneidringverschraubung, M16x1,5

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-112517
Typ-Nr. VMS 06

Beschreibung / Vormontagestutzen für Edelstahl-Schneidringverschraubung, M16x1,5

Vormontagestutzen für Edelstahl-Schneidringverschraubung, M16x1,5, Rohr-Außen-Ø 10 mm, SW 17, PN max. 315 bar

Bei der Montage von Edelstahlrohren ist die Vormontage ausschließlich im gehärteten Vormontagestutzen vorzunehmen. Eine direkte Montage im Edelstahlstutzen sollte vermieden werden. Die Konen der Vormontagestutzen unterliegen der Abnutzung und müssen deshalb in regelmäßigen Abständen auf Lehrenhaltigkeit überprüft werden.

Wir empfehlen nur nahtlose weich geglühte Edelstahlrohre aus Werkstoff 1.4571 nach DIN 2391 Teil 1 oder DIN 2462 Toleranzklasse D4/T3.

Weitere Informationen

Gewinde M16x1,5
PN 315
L1 40,0
L2 15,0
Rohr-Außen-Ø 10
SW 17

Anhänge

Beschreibung Datei
Technische Dokumentation

P 6-50.pdf

Bedienungsanleitung

P B-4.pdf
