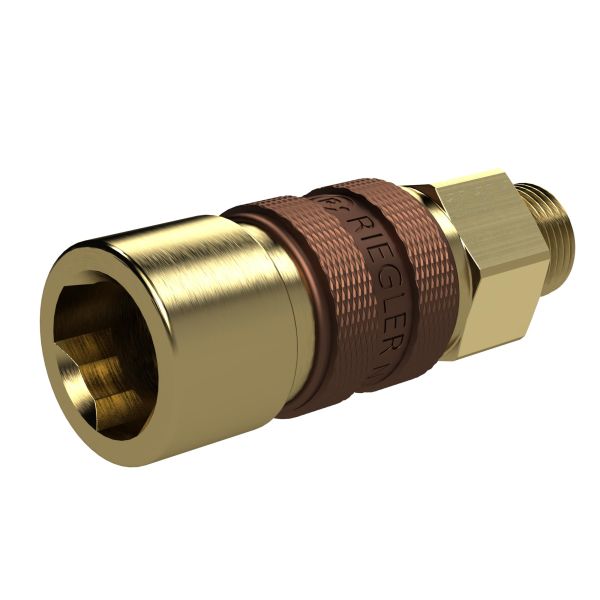

Unverwechselbare Schnellverschlusskupplung NW 5, G 1/4 AG, braun

Unverwechselbare Schnellverschlusskupplung NW 5, G 1/4 AG, braun.

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-136982
Typ-Nr. SVKUNW5AG14BR
Ursprungsland DE
Zolltarifnummer 84818079
Anmelden

Beschreibung / Unverwechselbare Schnellverschlusskupplung NW 5, G 1/4 AG, braun

Unverwechselbare Schnellverschlusskupplung NW 5, MS blank, G 1/4 AG, braun, max. 35 bar, Mediums-/Umgebungstemp -20°C bis 100°CEinhand-Schnellverschlusskupplung mit großem Luftdurchlass.Durch farbliche Kennzeichnung von Kupplung und Stecker sowie durch unterschiedliche Kupplungsprofile zwischen den 4 verschiedenen Farben können verschiedene Medien auf engem Raum gefahrlos und unverwechselbar verbunden werden. Es passen nur Kupplungen und Stecker derselben Farbe zusammen.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik, Luftfahrttechnik.

Ventil: Messing MS58 blank

Sprengring: Edelstahl 1.4310

Weitere Informationen

Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss G 1/4 AG
Dichtmaterial NBR
Durchfluss 430 l/min
Farbe braun
Gehäuse Messing MS58 blank
NW 5
SW 17
Länge 49,0
Umgebungstemperatur min. -20
Umgebungstemperatur max. 100
Mediumstemperatur min. -20
Mediumstemperatur max. 100
Durchflusswertmessung bei 6 bar und Δp = 0,5 bar
Kugel Edelstahl 1.3541
Feder Edelstahl 1.4310
Entriegelungshülse Aluminium eloxiert
Hinweis zu Betriebsdruck max. statischer Betriebsdruck (ohne Pulsation)
Betriebsdruck min. 0 bar
Betriebsdruck max. 35 bar
Durchfluss (Luft) 430
Zolltarifnummer 84818079
Ursprungsland DE
