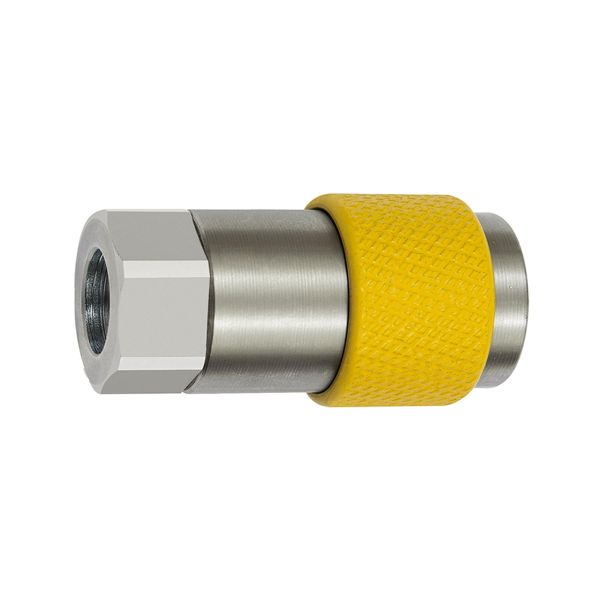

Universal Dreh-Sicherheitskupplung NW 6, ISO 6150 C, G 1/4 IG, gelb

Unv. Dreh-Sicherheitskupplung NW 6, ISO 6150 C, G 1/4 IG, gelb

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-141859
Typ-Nr. 426.01-DREH-GE

Beschreibung / Universal Dreh-Sicherheitskupplung NW 6, ISO 6150 C, G 1/4 IG, gelb

Unverwechselbare Dreh-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, 2-stufig, G 1/4 IG, gelb, max. 25 bar, Temp. -15 °C bis 200 °C

Hochwertige, robuste und langlebige, mit einer Hand bedienbare Dreh-Sicherheitskupplung.

Durch Eindrücken des Stecknippels, bis dieser hörbar rastet, wird eine sichere Verbindung hergestellt.

Das Entkuppeln erfolgt über eine Linksdrehung der Hülse. Hierbei wird der anstehende Druck in der Kupplung und in der Leitung entlüftet, jedoch wird der Stecknippel über eine Sicherheitsklinke nicht komplett freigegeben. Erst nach einer Rechtsdrehung der Hülse kann der Stecknippel herausgezogen werden.

Durch die Farb- und Formkodierung von Kupplung und Stecknippel, ist ein Einkuppeln nur innerhalb der gleichen Farben möglich.

Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau.

Weitere Informationen

Anschluss G 1/4 IG
Dichtmaterial FKM
Gehäuse Stahl, QPQ behandelt
NW 6
Durchfluss 630 l/min (Luft)
Farbe gelb

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-138.pdf
