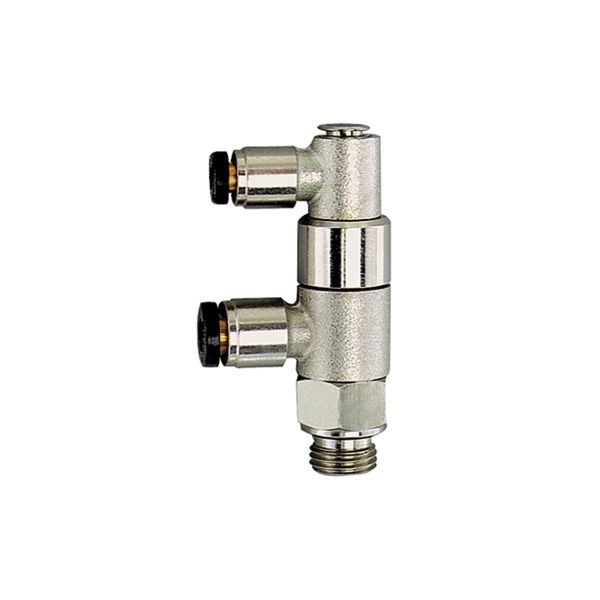

Stoppventil pneumatisch betätigt, G 1/4, Steckanschluss 6/4

Stoppventil pneumatisch betätigt, G 1/4, Steckanschluss 6/4

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-107066
Material Messing vernickelt
Typ-Nr. 67.014-6
Ursprungsland AT
Zolltarifnummer 84812090
Anmelden

Beschreibung / Stoppventil pneumatisch betätigt, G 1/4, Steckanschluss 6/4

Stoppventil pneumatisch betätigt, G1/4, Steckanschluss 6/4, Arbeitsdr. max.10bar, Mediums-/Umgebungstemp. -10°C bis 70°C, MS vern.

Für schnelle Positionier- und Stopp-Funktionen und für Not-Schaltungen (z.B. Not-Aus). Liegt am Anschluss 3 ein Steuersignal an, kann die Druckluft vom und zum Zylinder fließen. Liegt kein Steuersignal mehr an, wird der Druckluftstrom vom und zum Zylinder gesperrt und dadurch der Zylinder in der gewünschten Position gestoppt. Die Stopp-Ventile werden anstelle der normalen Schlauchanschlüsse direkt auf den Zylinder geschraubt.

Hinweis: Der Steuerdruck ist abhängig vom Betriebsdruck.

Weitere Informationen

Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss 1 G 1/4
Anschluss 2 6 mm
Anschluss 3 4 mm
B 58,0
Betriebsdruck max. 10 bar
C 28,0
Dichtmaterial NBR
Einbaulage beliebig, Ringstück nach dem Festschrauben um 360° drehbar
Material Messing vernickelt
Mediumstemperatur max. 70
Mediumstemperatur min. -10
Steuerdruck max. 5
Steuerdruck min. 1
Umgebungstemperatur max. 70
Umgebungstemperatur min. -10
Medium gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich. Neutrale Gase.
Zolltarifnummer 84812090
Ursprungsland AT

Anhänge

Beschreibung Datei
Technische Dokumentation

P 4-31.pdf
