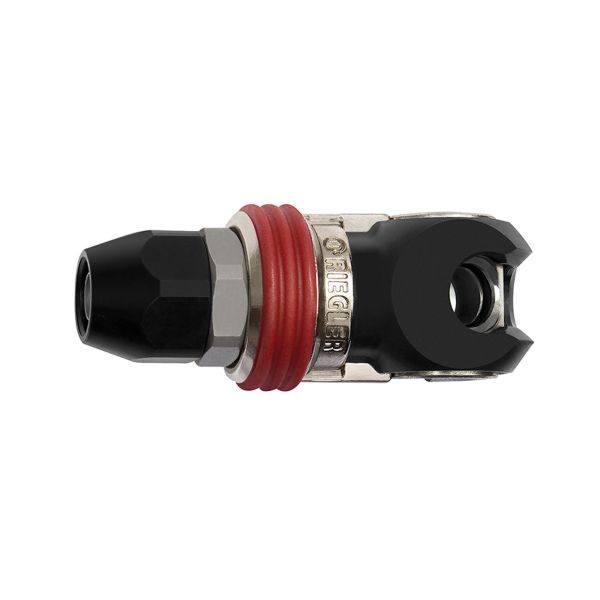

Schwenk-Sicherheitskupplung NW 8, ISO 6150 C, Stahl, SchInnen 8x12

Schwenk-Sicherheitskupplung NW 8, ISO 6150 C, Stahl, Schl. 8x12

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-141694
Typ-Nr. 425.34-SCH

Beschreibung / Schwenk-Sicherheitskupplung NW 8, ISO 6150 C, Stahl, SchInnen 8x12

Schwenk-Sicherheitskupplung NW 8, ISO 6150 C, Stahl, Schlauchanschluss 8x12, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C

Schwenk-Sicherheitskupplung mit freiem Durchgang.

Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der "rote Ring" in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der "rote Ring" zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet.

Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.

Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.

Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau.

Weitere Informationen

Anschluss Schlauchanschluss 8x12
Temperaturbereich max. °C 100
Dichtmaterial NBR
Gehäuse Stahl, QPQ behandelt
NW 8
Durchfluss 2300 l/min (Luft)
Betriebsdruck max. 25 bar / max. 16 bar bei ein-/auskuppeln
Steckerprofil gemäß ISO 6150 C

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-130.pdf

Bedienungsanleitung

P B-211.pdf
