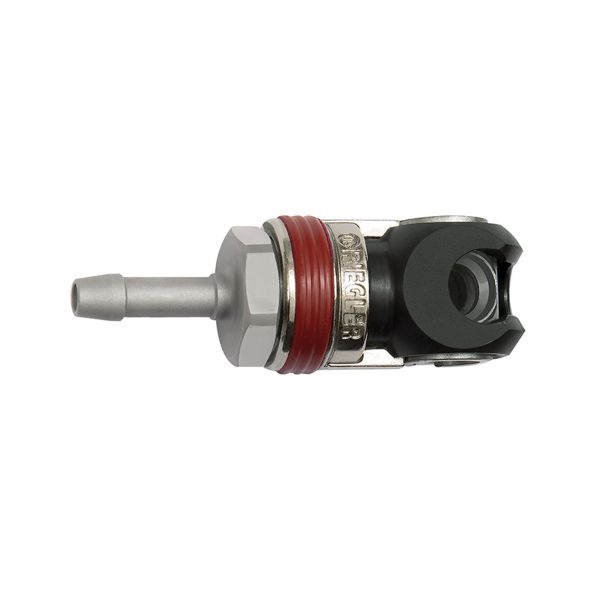

Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 6

Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 6

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-141634
Typ-Nr. 423.21-SCH
Ursprungsland TR
Zolltarifnummer 84812090
Anmelden

Beschreibung / Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 6

Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, Tülle LW 6, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C

Schwenk-Sicherheitskupplung mit freiem Durchgang.

Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der "rote Ring" in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der "rote Ring" zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet.

Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau.

Steckerprofil: gemäß ISO 6150 C

Weitere Informationen

Steckerprofil gemäß ISO 6150 C
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Betriebsdruck max. 25 bar / max. 16 bar bei ein-/auskuppeln
Dichtmaterial NBR
Gehäuse Stahl, QPQ behandelt
NW 6
Temperaturbereich max. 100
Durchfluss 820 l/min (Luft)
Anschluss LW 6
SW 20
Betriebsdruck max. 25 bar
Durchflusswertmessung bei 6 bar und Δp = 0,5 bar
Länge 68,0
Durchfluss (Luft) 820
Zolltarifnummer 84812090
Ursprungsland TR
Gewindestück Stahl verzinkt
Hinweis zu Betriebsdruck max. 16 bar bei ein-/auskuppeln
Medium Druckluft, Gase
Temperaturbereich min. -20
Hülse Zink-Druckguss, vernickelt, rot Gummi beschichtet

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-211.pdf

Technische Dokumentation

P 5-129.pdf
