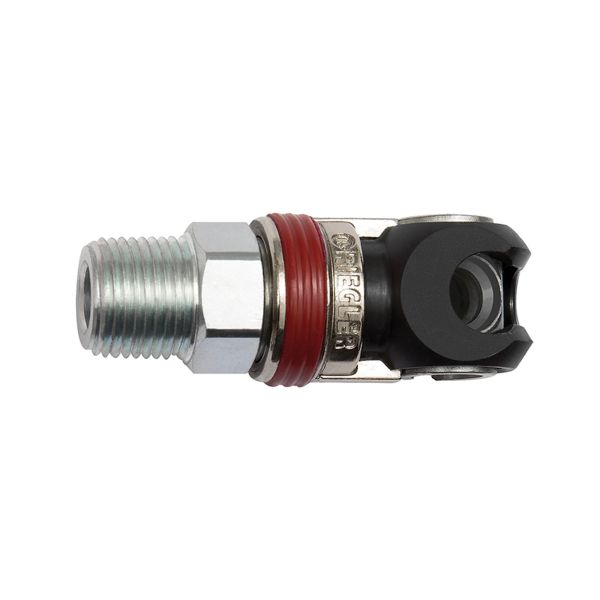

Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, G 1/2 AG

Auf Lager

Lieferzeit 3-6 Tage

Artikelnummer 00-141630

Typ-Nr. 423.13-SCH

Ursprungsland TR

Zolltarifnummer 84812090

Anmelden

Beschreibung / Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, G 1/2 AG

Schwenk-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, G 1/2 AG, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C

Schwenk-Sicherheitskupplung mit freiem Durchgang.

Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der "rote Ring" in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der "rote Ring" zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet.

Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau.

Steckerprofil: gemäß ISO 6150 C

Weitere Informationen

Steckerprofil	gemäß ISO 6150 C
Manufacturer	Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de
Anschluss	G 1/2 AG
Temperaturbereich max.	100
Temperaturbereich min.	-20
Betriebsdruck max.	25 bar
Dichtmaterial	NBR
Gehäuse	Stahl, QPQ behandelt
NW	6
Durchfluss	820 l/min (Luft)
SW	22
Medium	Druckluft, Gase
Betriebsdruck	max. 25 bar / max. 16 bar bei ein-/auskuppeln
Länge	61,0
Durchfluss (Luft)	820
Durchflusswertmessung	bei 6 bar und Δ_p = 0,5 bar
Zolltarifnummer	84812090
Ursprungsland	TR
Hülse	Zink-Druckguss, vernickelt, rot Gummi beschichtet
Hinweis zu Betriebsdruck	max. 16 bar bei ein-/auskuppeln
Gewindestück	Stahl verzinkt
