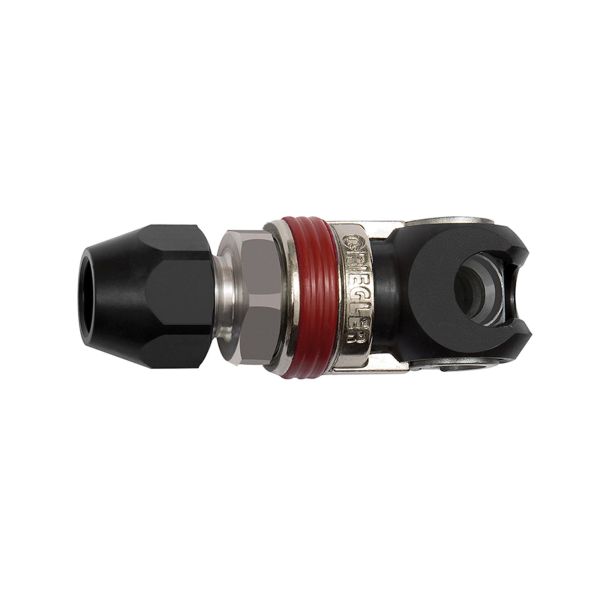

Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, SchInnen 6,5x10

Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, Schl. 6,5x10

Nicht lieferbar

Lieferzeit 3-6 Tage

Artikelnummer 00-141610

Typ-Nr. 420.32-SCH

Ursprungsland TR

Zolltarifnummer 84812090

Beschreibung / Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, SchInnen 6,5x10

Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, Schlauchanschluss 6,5x10, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C

Schwenk-Sicherheitskupplung mit freiem Durchgang.

Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der "rote Ring" in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der "rote Ring" zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet.

Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive.

Steckerprofil: gemäß ARO 210

Weitere Informationen

Steckerprofil	gemäß ARO 210
Manufacturer	Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de
Betriebsdruck	max. 25 bar / max. 16 bar bei ein-/auskuppeln
Dichtmaterial	NBR
Gehäuse	Stahl, QPQ behandelt
NW	5,5
Temperaturbereich max.	100
Durchfluss	820 l/min (Luft)
Anschluss	Schlauchanschluss 6,5x10
SW	20
Betriebsdruck max.	25 bar
Durchflusswertmessung	bei 6 bar und Δ_p = 0,5 bar
Länge	63,0
Durchfluss (Luft)	820
Zolltarifnummer	84812090
Ursprungsland	TR
Gewindestück	Stahl verzinkt
Hinweis zu Betriebsdruck	max. 16 bar bei ein-/auskuppeln
Medium	Druckluft, Gase
Temperaturbereich min.	-20
Hülse	Zink-Druckguss, vernickelt, rot Gummi beschichtet
