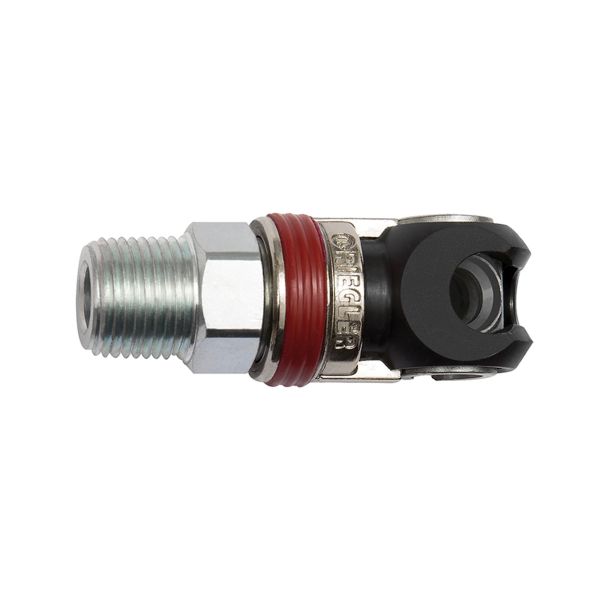

Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, NPT 1/4 AG
Nicht lieferbar
Preise nur für
registrierte Kunden
Beschreibung / Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, NPT 1/4 AG
Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, NPT 1/4 AG, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C
Schwenk-Sicherheitskupplung mit freiem Durchgang.
Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der "rote Ring" in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der "rote Ring" zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet.
Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive.
Steckerprofil: gemäß ARO 210
Weitere Informationen
| Steckerprofil | gemäß ARO 210 |
|---|---|
| Manufacturer |
Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de |
| Betriebsdruck | max. 25 bar / max. 16 bar bei ein-/auskuppeln |
| Dichtmaterial | NBR |
| Gehäuse | Stahl, QPQ behandelt |
| NW | 5,5 |
| Temperaturbereich max. | 100 |
| Durchfluss | 820 l/min (Luft) |
| Anschluss | NPT 1/4 AG |
| SW | 19 |
| Betriebsdruck max. | 25 bar |
| Durchflusswertmessung | bei 6 bar und Δp = 0,5 bar |
| Länge | 63,0 |
| Durchfluss (Luft) | 820 |
| Zolltarifnummer | 84812090 |
| Ursprungsland | TR |
| Gewindestück | Stahl verzinkt |
| Hinweis zu Betriebsdruck | max. 16 bar bei ein-/auskuppeln |
| Medium | Druckluft, Gase |
| Temperaturbereich min. | -20 |
| Hülse | Zink-Druckguss, vernickelt, rot Gummi beschichtet |
