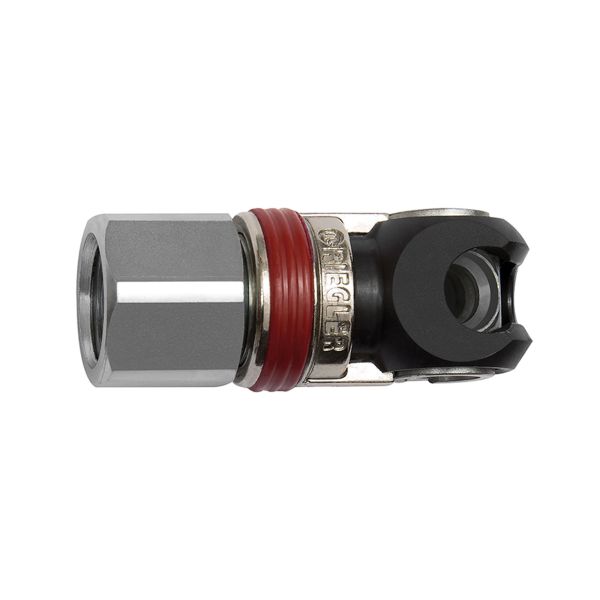

Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, G 1/4 IG

Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, G 1/4 IG

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-141595
Typ-Nr. 420.01-SCH

Beschreibung / Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, G 1/4 IG

Schwenk-Sicherheitskupplung NW 5,5, ARO 210, Stahl, G 1/4 IG, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C

Schwenk-Sicherheitskupplung mit freiem Durchgang.

Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt. Sobald der "rote Ring" in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt. Um die Verbindung wieder zu lösen, muss der "rote Ring" zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden. Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet.

Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive.

Weitere Informationen

Anschluss G 1/4 IG
Temperaturbereich max. °C 100
Dichtmaterial NBR
Gehäuse Stahl, QPQ behandelt
NW 5,5
Durchfluss 820 l/min (Luft)
Betriebsdruck max. 25 bar / max. 16 bar bei ein-/auskuppeln
Steckerprofil gemäß ARO 210

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-211.pdf

Technische Dokumentation

P 5-126.pdf
