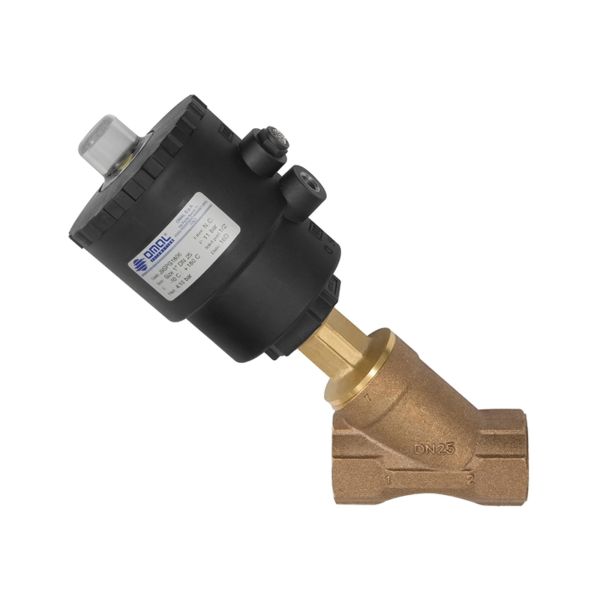

Schrägsitzventil, ohne NAMUR-Schnittstelle., Bronze, G 3/4, maximal 16 bar

Schrägsitzventil, o. NAMUR-Schnittst., Bronze, G 3/4, max. 16 bar

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-133199
Typ-Nr. 3362.03
Anmelden

Beschreibung / Schrägsitzventil, ohne NAMUR-Schnittstelle., Bronze, G 3/4, maximal 16 bar

Schrägsitzventil, Kolbenantrieb o. NAMUR-Schnittstelle, Bronze, Mediumstemp. -10°C bis 180°C, G 3/4, Betriebsdruckdiff. max 16 bar

Schrägsitzventil mit externer Vorsteuerung und selbstausrichtendem Ventilteller für neutrale (Bronzegehäuse) oder aggressive Medien (Edelstahlgehäuse).

  • ausgezeichnete Durchflusswerte aufgrund des Schrägsitzgehäuses
  • Vermeidung von Wasserschlag durch Anströmung von unten gegen den Ventilteller
  • Vakuumbetrieb möglich (Grobvakuum)

Weitere Informationen

Gewinde G 3/4
Funktion NC
C 181,0
Dichtmaterial PTFE
Gehäuse Bronze
Mediumstemperatur max. 180
Mediumstemperatur min. -10
Umgebungstemperatur max. 70
Umgebungstemperatur min. -20
Spindel Edelstahl
A 191,0
Betriebsdruck-Differenz max. 16
Differenzdruck max. 16
Differenzdruck min. 0
F 75,0
Kolben Messing vernickelt
Steuerdruck max. 10
Steuerdruck min. 4
Steuerkopf Polyamid (glasfaserverstärkt)
Steuerluftanschluss G 1/8
Temperatur Steuermedium max. 60
Verbindungsstücke Edelstahl
zulässiger statischer Druck max. 16
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de

Anhänge

Beschreibung Datei
Technische Dokumentation

P 3-274.pdf

Technische Dokumentation A

P B-251.pdf

Bedienungsanleitung

P B-250.pdf
