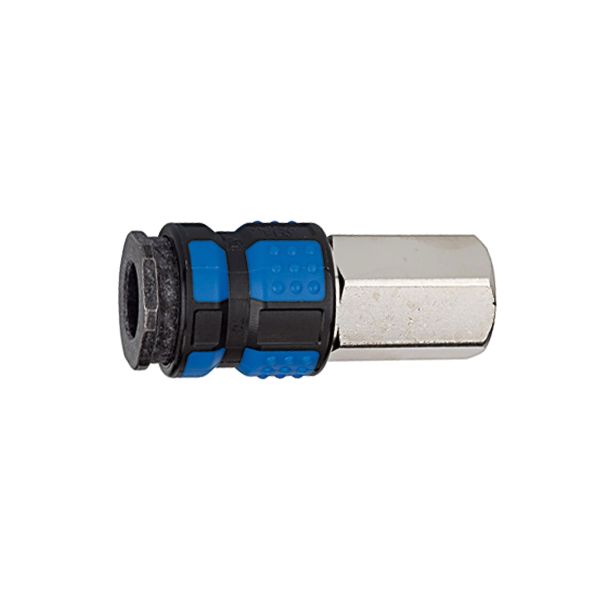

Schnellverschlusskupplung NW 7,8, hoher Durchfluss, G 1/4 IG

Schnellverschlusskupplung NW 7,8, hoher Durchfluss, G 1/4 IG

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-107409
Typ-Nr. 241.21

Beschreibung / Schnellverschlusskupplung NW 7,8, hoher Durchfluss, G 1/4 IG

Schnellverschlusskupplung NW 7,8, hoher Durchfluss, G 1/4 IG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 40 °C

Einseitig absperrende Einhand-Schnellverschlusskupplung mit hoher Durchflussleistung (etwa doppelt so hoch wie bei der gängigen Standardkupplung NW 7,2) bei gleichzeitig minimierten Kuppelkräften.

Für alle Anwendungen mit überdurchschnittlich hohem Luftbedarf!

Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.

Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.

Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive, Nahrungsmitteltechnik, Luftfahrttechnik.

Weitere Informationen

Anschluss G 1/4 IG
Betriebsdruck max. 35
Dichtmaterial NBR
Mediumstemperatur max. °C 40
Mediumstemperatur min. °C -20
NW 7,8
Durchfluss 2100 l/min (Luft)

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-32.pdf
