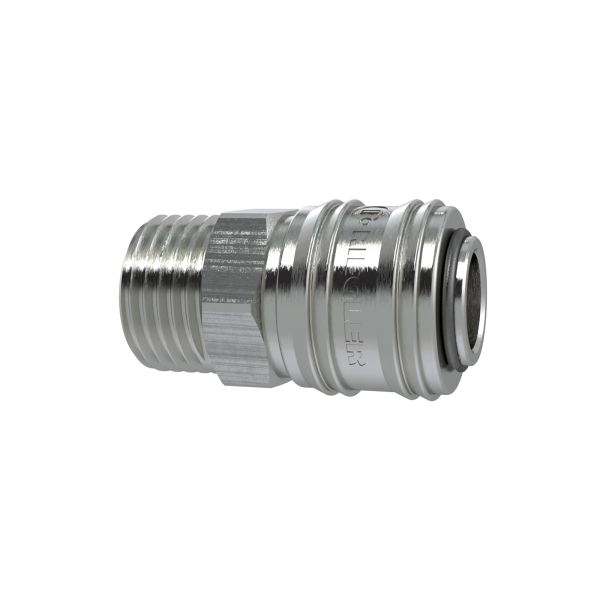

Schnellverschlusskupplung NW 7,2, Messing vernickelt, G 1/4 AG

Schnellverschlusskupplung NW 7,2, Messing vernickelt, G 1/4 AG

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-107280
Typ-Nr. 243.01-N
Ursprungsland DE
Zolltarifnummer 84812090
Anmelden

Beschreibung / Schnellverschlusskupplung NW 7,2, Messing vernickelt, G 1/4 AG

Schnellverschlusskupplung NW 7,2, Messing vern., G 1/4 AG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °C

Die universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!

Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert.

Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.

Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.

Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.

Ventilkörper: Messing blank

Verriegelungsstifte: Edelstahl 1.4034

Sprengring: Edelstahl 1.4310

Weitere Informationen

Ventilkörper Messing blank
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss G 1/4 AG
Betriebsdruck max. 35 bar
Betriebsdruck min. 0 bar
Dichtmaterial NBR
Gehäuse Messing vernickelt
Mediumstemperatur max. 100
Mediumstemperatur min. -20
NW 7,2
Umgebungstemperatur max. 100
Umgebungstemperatur min. -20
Durchfluss 1000 l/min (Luft)
SW 22
Länge 40,0
Durchfluss (Luft) 1000
Feder Edelstahl 1.4310
Durchflusswertmessung bei 6 bar und Δp = 0,5 bar
Zolltarifnummer 84812090
Ursprungsland DE
Hülse Messing vernickelt
Hinweis zu Betriebsdruck max. statischer Betriebsdruck (ohne Pulsation)

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-31.pdf
