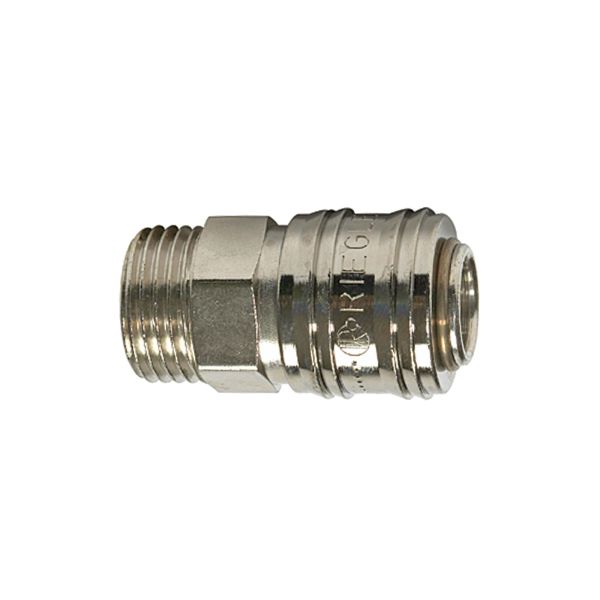

Schnellverschlusskupplung NW 7,2 »connect line«, Messing vernickelt, G 3/8 AG

Schnellverschlusskuppl. NW 7,2 »connect line«, MS vern., G 3/8 AG

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-115615
Typ-Nr. 243.02-N E
Ursprungsland GR
Zolltarifnummer 84812090
Anmelden

Beschreibung / Schnellverschlusskupplung NW 7,2 »connect line«, Messing vernickelt, G 3/8 AG

Schnellverschlusskupplung NW 7,2 »connect line«, MS vern., G 3/8 AG, Betriebsdr. 0 - 35 bar, Mediums-/Umgeb.temp. -20°C bis 100°C

Die universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung zu einem enorm günstigen Preis.

Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert.

Bei Verwendung von Stahlnippeln kann diese Kupplung aufgrund ihrer gehärteten Verriegelungsstifte auch an Druckluftwerkzeugen verwendet werden.

Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.

Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.

Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.

Ventilkörper: Messing vernickelt

Verriegelungsstifte: nichtrostender Stahl

Sprengring: nichtrostender Stahl

Weitere Informationen

Ventilkörper Messing vernickelt
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss G 3/8 AG
Dichtmaterial NBR
Gehäuse Messing vernickelt
Mediumstemperatur max. 100
Mediumstemperatur min. -20
NW 7,2
Umgebungstemperatur max. 100
Betriebsdruck max. 35 bar
Durchfluss 1000 l/min (Luft)
SW 21
Länge 39,0
Umgebungstemperatur min. -20
Feder nichtrostender Stahl
Durchflusswertmessung bei 6 bar und Δp = 0,5 bar
Hinweis zu Betriebsdruck max. statischer Betriebsdruck (ohne Pulsation)
Betriebsdruck min. 0 bar
Durchfluss (Luft) 1000
Zolltarifnummer 84812090
Ursprungsland GR
Hülse Messing vernickelt

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-69.pdf
