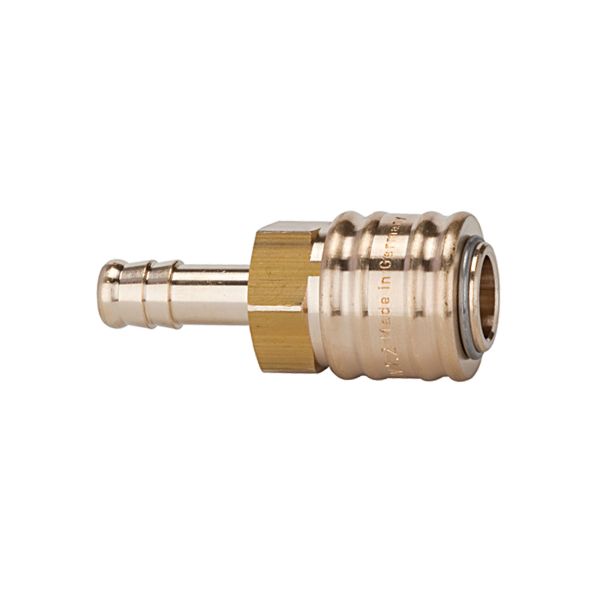

Schnellverschlusskupplung NW 7,2, beidseitig absperrbar, Tülle LW10

Schnellverschlusskupplung NW 7,2, beidseitig absperr., Tülle LW10

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-107515
Typ-Nr. 243.49-B
Ursprungsland DE
Zolltarifnummer 84812090
Anmelden

Beschreibung / Schnellverschlusskupplung NW 7,2, beidseitig absperrbar, Tülle LW10

Schnellverschlusskupplung NW 7,2 beidseitig absperr., MS bl., Tülle LW 10, Betriebsdr. 0-35 bar, Med.-/Umgeb.temp. -20°C bis 100°C

Kupplungen, Einstecktüllen und Nippel sind mit Ventilen ausgerüstet, welche beim Kuppeln öffnen und somit den Durchgang gewährleisten.

Beim Entkuppeln schließen beide Ventile und ein Entweichen des Mediums ist verhindert.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik, Luftfahrttechnik.

Ventilkörper: Messing blank

Sprengring: Edelstahl

Weitere Informationen

Ventilkörper Messing blank
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss LW 10
Dichtmaterial NBR
Gehäuse Messing blank
Mediumstemperatur max. 100
Mediumstemperatur min. -20
NW 7,2
Umgebungstemperatur max. 100
Betriebsdruck max. 35 bar
Durchfluss 700 l/min (Luft)
SW 22
Länge 58,5
Umgebungstemperatur min. -20
Kugel Edelstahl
Feder Edelstahl
Durchflusswertmessung bei 6 bar und Δp = 0,5 bar
Hinweis zu Betriebsdruck max. statischer Betriebsdruck (ohne Pulsation)
Betriebsdruck min. 0 bar
Durchfluss (Luft) 700
Zolltarifnummer 84812090
Ursprungsland DE
Hülse Messing blank

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-25.pdf
