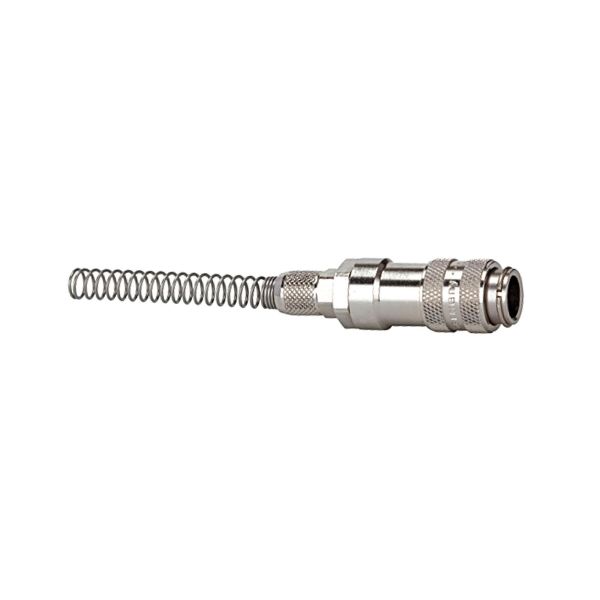

Schnellverschlusskupplung NW 5, Messing vernickelt, drehbar, Schlauch 6x4

Schnellverschlusskupplung NW 5, MS vern., drehbar, Schlauch 6x4

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-107173
Typ-Nr. 243.37-N
Ursprungsland DE
Zolltarifnummer 84818079
Anmelden

Beschreibung / Schnellverschlusskupplung NW 5, Messing vernickelt, drehbar, Schlauch 6x4

Schnellverschlusskupplung NW 5, MS vern., drehbar, Schlauchanschl. 6x4, Betriebsdr. 0-35 bar, Mediums-/Umgeb.temp. -20°C bis 100°C

Einseitig absperrende Einhand-Schnellverschlusskupplung mit kleinen Baumaßen und großem Durchgang bei geringem Druckabfall.

Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.

Einsatzgebiete: Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik.

Ventilkörper: Messing vernickelt

Sprengring: Edelstahl

Weitere Informationen

Ventilkörper Messing vernickelt
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss Schlauchanschluss 6x4
Betriebsdruck max. 35 bar
Betriebsdruck min. 0 bar
Dichtmaterial NBR
Gehäuse Messing vernickelt
Mediumstemperatur max. 100
Mediumstemperatur min. -20
NW 5
Umgebungstemperatur max. 100
Umgebungstemperatur min. -20
Ausführung drehbar 360°
Kugel Edelstahl
Durchfluss 560 l/min (Luft)
SW 14
Länge 134,0
Durchfluss (Luft) 560
Feder Edelstahl
Durchflusswertmessung bei 6 bar und Δp = 0,5 bar
Zolltarifnummer 84818079
Ursprungsland DE
Hülse Messing vernickelt
Hinweis zu Betriebsdruck max. statischer Betriebsdruck (ohne Pulsation)

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-48.pdf

Bedienungsanleitung

P B-164.pdf
