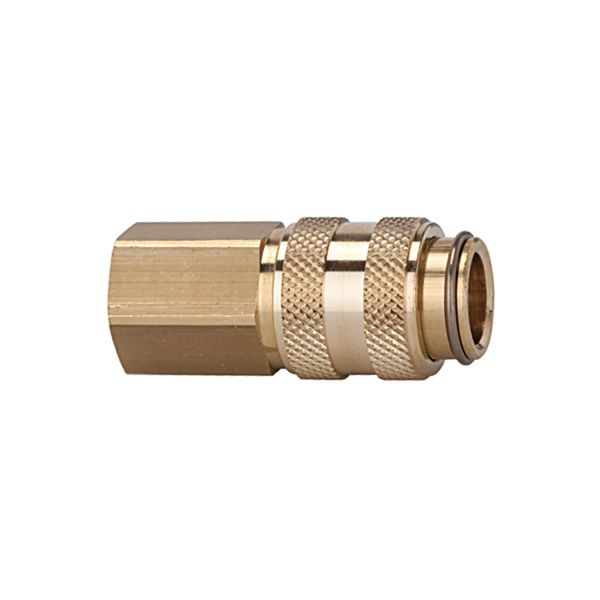

Schnellverschlusskupplung NW 5, beidseitig absperrend, G 1/8 IG

Schnellverschlusskupplung NW 5, beidseitig absperrend, G 1/8 IG

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-107494
Typ-Nr. 243.20-B

Beschreibung / Schnellverschlusskupplung NW 5, beidseitig absperrend, G 1/8 IG

Schnellverschlusskupplung NW 5, beidseitig absperrend, MS blank, G 1/8 IG, Betriebsdr. 0-35 bar, Med.-/Umgeb.temp. -20°C bis 100°C

Sowohl die Kupplung als auch der Verschlussnippel sind mit einem Ventil ausgerüstet.

Beim Kuppeln öffnen beide Ventile und der Durchgang ist gewährleistet.

Beim Entkuppeln schließen beide Ventile und ein Entweichen des Mediums ist verhindert.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik, Luftfahrttechnik.

Weitere Informationen

Anschluss G 1/8 IG
Betriebsdruck max. 35
Dichtmaterial NBR
Gehäuse Messing blank
Mediumstemperatur max. °C 100
Mediumstemperatur min. °C -20
NW 5
Umgebungstemperatur max. °C 100
Durchfluss 310 l/min (Luft)
Ventilkörper Messing blank

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-164.pdf

Technische Dokumentation

P 5-41.pdf
