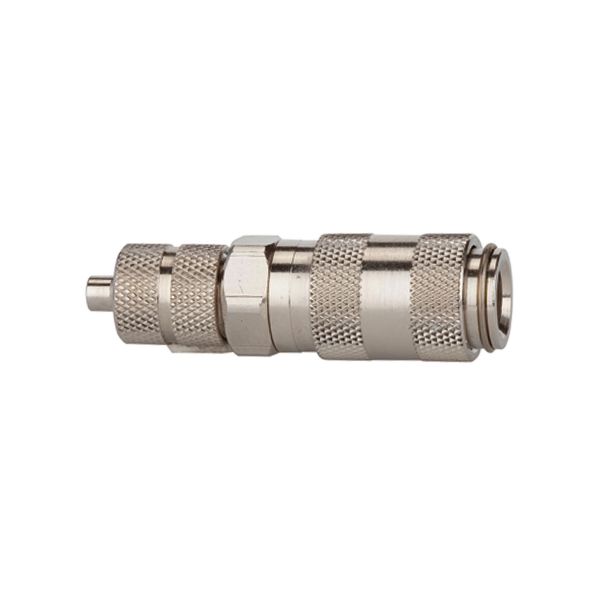

Schnellverschlusskupplung NW 2,7, ES 1.4305, Schlauchanschluss 4x3

Schnellverschlusskupplung NW 2,7, ES 1.4305, Schlauchanschl. 4x3

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-156210
Typ-Nr. 243.08/7-ES-E
Ursprungsland DE
Zolltarifnummer 84812090
Anmelden

Beschreibung / Schnellverschlusskupplung NW 2,7, ES 1.4305, Schlauchanschluss 4x3

Schnellverschlusskupplung NW 2,7, ES 1.4305, Schlauchanschluss 4x3, Betriebsdruck 0-35 bar, Mediums-/Umgebungstemp -20°C bis 200°C

Einseitig absperrende Einhand-Schnellverschlusskupplung mit extrem kleinen Baumaßen und großem Durchgang bei geringem Druckabfall.

Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik, Offshore.

Ventilkörper: Edelstahl 1.4305

Sprengring: Edelstahl 1.4310

Weitere Informationen

Anschluss Schlauchanschluss 4x3
Betriebsdruck max. 35 bar
Dichtmaterial FPM
Gehäuse Edelstahl 1.4305
Mediumstemperatur max. 200
Mediumstemperatur min. -20
NW 2,7
Umgebungstemperatur max. 200
Durchfluss 120 l/min (Luft)
Ventilkörper Edelstahl 1.4305
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Betriebsdruck min. 0 bar
Umgebungstemperatur min. -20
Kugel Edelstahl 1.4034
SW 9
Länge 33,0
Durchfluss (Luft) 120
Feder Edelstahl 1.4310
Durchflusswertmessung bei 6 bar und Δp = 1 bar
Zolltarifnummer 84812090
Ursprungsland DE
Hülse Edelstahl 1.4305
Hinweis zu Betriebsdruck max. statischer Betriebsdruck (ohne Pulsation)

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-161.pdf
