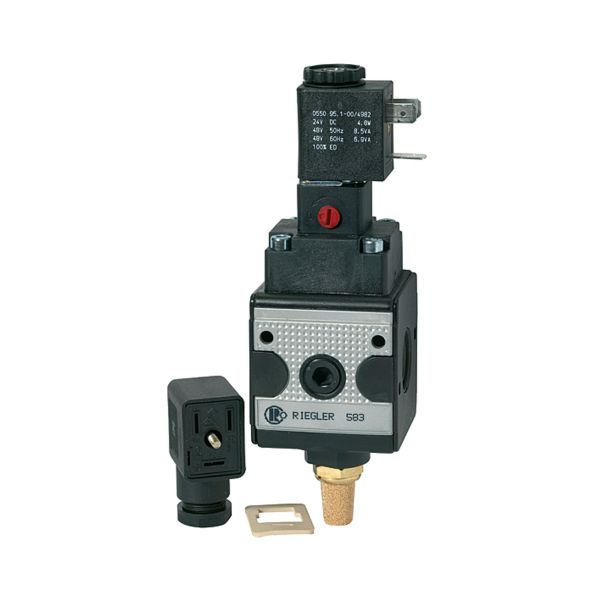

Schaltventil (3/2-Wegeventil) »multifix«, 24 V AC, BG 3, G 1/2

Nicht lieferbar

Lieferzeit 3-6 Tage

Artikelnummer 00-100621

Typ-Nr. S 33-1

Ursprungsland DE

Zolltarifnummer 84812090

Beschreibung / Schaltventil (3/2-Wegeventil) »multifix«, 24 V AC, BG 3, G 1/2

Schaltventil (3/2-Wegeventil) »multifix«, 24 V AC, 50 Hz / 12 V DC, BG 3, G 1/2, Eingangsdr. 2-10 bar, Med.-Umgeb.temp. max. 60 °C

Druckluftanlagen oder Teile von Anlagen können über ein elektrisches Signal ein- oder ausgeschaltet werden.

3/2-Wege-Ausführung inklusive Schalldämpfer.

Beim Abschalten wird die Anlage gleichzeitig entlüftet.

Manufacturer	Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de
Eingangsdruck max.	10
Magnetspule	24 V AC, 50 Hz / 12 V DC
Mediumstemperatur max.	60
Serie	multifix
Gewinde	G 1/2
Durchfluss	3150
BG	3
Gehäuse	Zink-Druckguss
A	68,8
B	185,0
C	56,2
Medium	Druckluft, neutrale Gase
Durchflusswertmessung	bei P₁ = 6 bar und Druckabfall Δ_p = 1 bar
Zolltarifnummer	84812090
Ursprungsland	DE
Eingangsdruck min.	2
Einschaltdauer	100 %
Schutzart	IP 65 (P 54) nach DIN 40050
D	33,5
Mediumstemperatur min.	-10
Umgebungstemperatur min.	-10
Umgebungstemperatur max.	60
Entlüftungsanschluss	G 1/4
E	44,1 mm
Dichtmaterial	NBR
Elektrischer Anschluss	Gerätestecker PG 9, Form B, EN 175301-803

Beschreibung	Datei
Bedienungsanleitung	17-4.pdf
Technische Dokumentation	P 1-27.pdf
