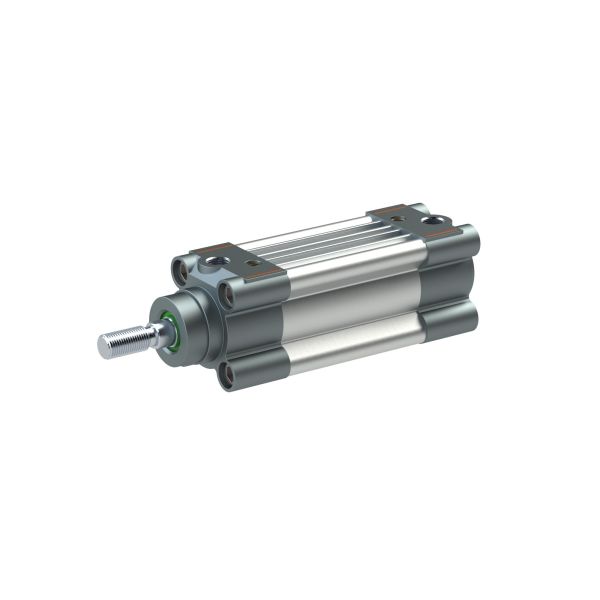

Normzylinder, doppeltwirkend, Magnet, Kolben-Durchmesser 63, Hub 100, G 3/8

Normzylinder, doppeltwirkend, Magnet, Kolben-Ø 63, Hub 100, G 3/8

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-106220
Typ-Nr. 5.DMD.63100
Ursprungsland IT
Zolltarifnummer 84123100
Anmelden

Beschreibung / Normzylinder, doppeltwirkend, Magnet, Kolben-Durchmesser 63, Hub 100, G 3/8

Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 63, Hub 100, G 3/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °C

Diese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.

In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.

Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.

Für gefilterte und ungeölte oder geölte Druckluft geeignet.

Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.

Weitere Informationen

Manufacturer Metal Work
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Ansprechdruck min. 0,3 bar
Anschluss G 3/8
Funktion doppeltwirkend
Gewinde Kolbenstange Außengewinde an der Kolbenstange
Hub 100
Kolben-Ø 63
Kolbenstangen AG M16x1,5
Norm nach ISO 15552
Temperaturbereich max. 80
Temperaturbereich min. -10
Dichtmaterial NBR
Kolbenstangengewinde M16x1,5
Arbeitsdruck max. 10 bar
Dämpfung mit einstellbarer Dämpfung
Kolbenstange Stahl C45, hartverchromt
Rohr Aluminium-Profilrohr mit integrierten T-Nuten, eloxiert
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Kolbenstangen-Ø 20
Kolben POM
Zolltarifnummer 84123100
Ursprungsland IT
Magnet mit Magnet
Aufbau Endkappen / Profilrohr mit selbstschneidenden Schrauben

Anhänge

Beschreibung Datei
Bedienungsanleitung

17-104.pdf

Technische Dokumentation

18-2.pdf
