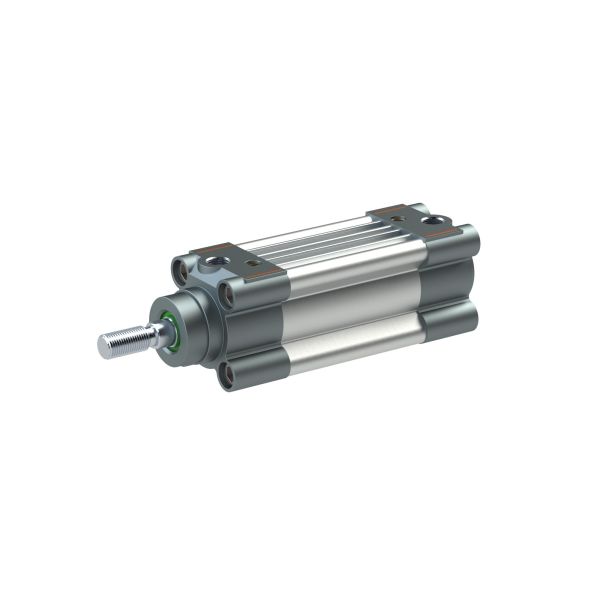

Normzylinder, doppeltwirkend, Magnet, Kolben-Durchmesser 32, Hub 320, G 1/8

Normzylinder, doppeltwirkend, Magnet, Kolben-Ø 32, Hub 320, G 1/8

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-106186
Typ-Nr. 5.DMD.32320
Ursprungsland IT
Zolltarifnummer 84123100
Anmelden

Beschreibung / Normzylinder, doppeltwirkend, Magnet, Kolben-Durchmesser 32, Hub 320, G 1/8

Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 32, Hub 320, G 1/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °C

Diese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.

In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.

Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.

Für gefilterte und ungeölte oder geölte Druckluft geeignet.

Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.

Weitere Informationen

Manufacturer Metal Work
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss G 1/8
Dämpfung mit einstellbarer Dämpfung
Gewinde Kolbenstange Außengewinde an der Kolbenstange
Kolben-Ø 32
Kolbenstangen AG M10x1,25
Kolbenstangengewinde M10x1,25
Hub 320
Arbeitsdruck max. 10 bar
Ansprechdruck min. 0,4 bar
Temperaturbereich min. -10
Temperaturbereich max. 80
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Dichtmaterial NBR
Magnet mit Magnet
Funktion doppeltwirkend
Norm nach ISO 15552
Rohr Aluminium-Profilrohr mit integrierten T-Nuten, eloxiert
Aufbau Endkappen / Profilrohr mit selbstschneidenden Schrauben
Kolbenstange Stahl C45, hartverchromt
Kolbenstangen-Ø 12
Kolben POM
Zolltarifnummer 84123100
Ursprungsland IT

Anhänge

Beschreibung Datei
Bedienungsanleitung

17-104.pdf

Technische Dokumentation

18-2.pdf
