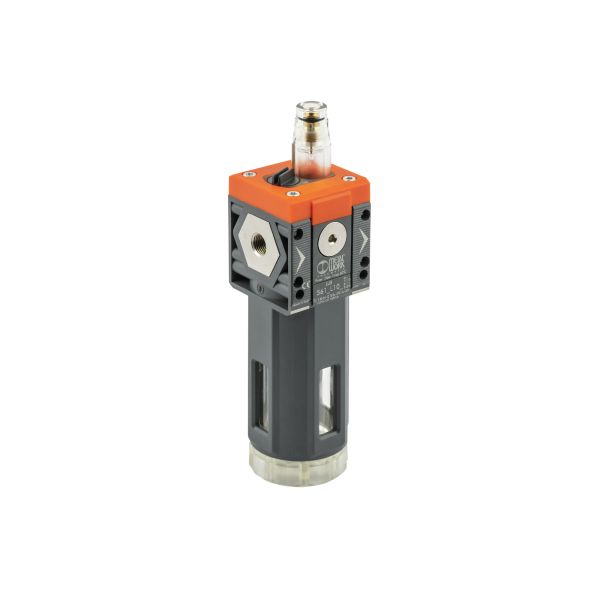

Öler »SYNTESI«, BG 1, G 1/8, p1 max. = 15 bar, T = -10 … 50 °CPneumatische Öler sind die einfachste Lösung, um Öl zu den Aktoren eines Schaltkreises zu transportieren. Wenn die Druckluft durch den Öler fließt, trifft sie auf eine bewegliche Membran, die den Weg teilweise blockiert und dabei eine kleine Druckdifferenz zwischen Ein- und Ausgangsseite erzeugt. Das Öl wird nun mit Hilfe des höheren Druckes zur Einstelldrossel gefördert. Die Ölmenge kann genau dosiert werden, da die Tropfen in der transparenten Ölerkuppel beobachtet werden können. Die Füllung darf nur im drucklosen Zustand über das Einfüllloch erfolgen. Dazu ist der Stöpsel neben der Ölerkuppel herauszuschrauben.Vorn und hinten ist je ein Anschluss (G 1/8 bei Baugröße 1 und G 1/4 bei Baugröße 2), der als Druckschalter oder als zusätzliche Abnahme genutzt werden kann. Der Anschluss von Manometern wird nicht empfohlen.ATEX-Ausführung auf Anfrage!
Tropfaufsatz: Technopolymer
Weitere Informationen
Manufacturer
Metal Work
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Serie
Syntesi
Temperaturbereich max.
50
Temperaturbereich min.
-10
Dichtmaterial
NBR
Gehäuse
Technopolymer
B
162,0
Behälter
Technopolymer
BG
1
Eingangsdruck max.
15
Medium
Druckluft, neutrale Gase
Anschluss Ausgang
G 1/8
Anschluss Eingang
G 1/8
A
42,0
F
25,8
Zolltarifnummer
84248970
Ursprungsland
IT
Durchflusswertmessung 1
P<sub>2</sub> = 6,3 bar und Druckabfall Δ<sub>p</sub> = 0,5 bar
Durchflusswertmessung 2
P<sub>2</sub> = 6,3 bar und Druckabfall Δ<sub>p</sub> = 1 bar
Durchfluss 1
1300
Durchfluss 2
1600
A1
-
Empfohlene Öle
ISO und UNI FD22 (RIEGLER Öl Typ32, Energol HPL, Spinesso, Mobil DTE, Tellus Öl)
