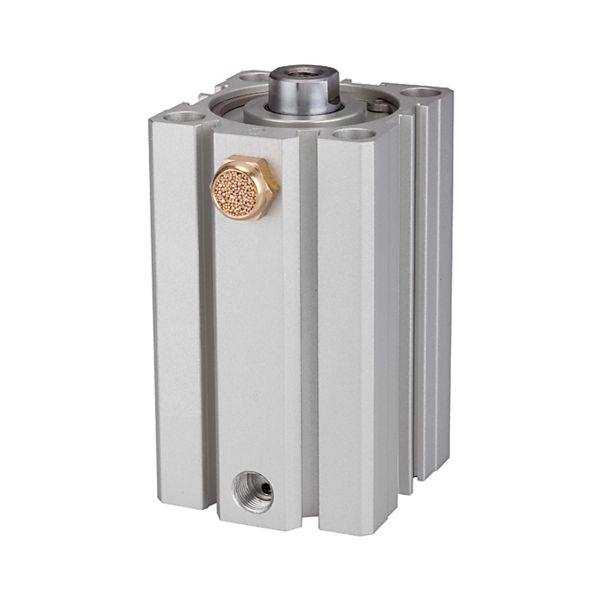

Kurzhubzylinder »ASQ« einfachwirkend, Kolben-Durchmesser 63, Hub 15, G 1/4

Kurzhubzylinder »ASQ« einfachwirkend, Kolben-Ø 63, Hub 15, G 1/4

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-115206
Typ-Nr. 12.EM.63015

Beschreibung / Kurzhubzylinder »ASQ« einfachwirkend, Kolben-Durchmesser 63, Hub 15, G 1/4

Kurzhubzylinder »ASQ« einfachwirkend, Magnet, IG, Kolben-Ø 63, Hub 15, Anschluss G 1/4, Arbeitsdr. 2-10 bar, Temp. -20°C bis 70°C

Speziell für Anwendung bei beengten Platzverhältnissen.

Ausführung mit Magnetkolben.

Kurzhubzylinder in zwei verschiedenen Ausführungen:

Serie »ACQ«, doppeltwirkend, Ø 12 – 100

Serie »ASQ«, einfachwirkend, Ø 12 - 63

Für gefilterte und ungeölte oder geölte Druckluft geeignet.

Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.

Weitere Informationen

Anschluss G 1/4
Funktion einfachwirkend
Gewinde Kolbenstange Innengewinde an der Kolbenstange
Hub 15
Kolben-Ø mm 63
Kolbenstangen IG M10x1,5
Serie Serie ASQ
Kolbenstangen-Ø mm 20

Anhänge

Beschreibung Datei
Bedienungsanleitung

17-104.pdf

Technische Dokumentation

18-4-A.pdf
