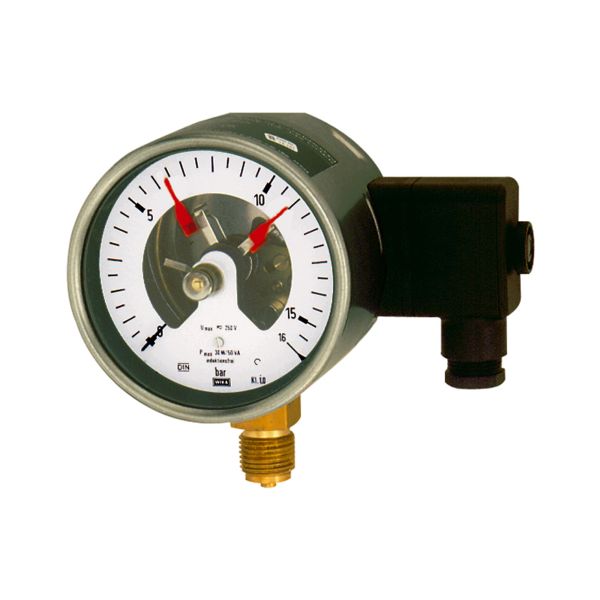

Kontaktmanometer, G 1/2 radial unten, Messbereich 0-40,0 bar, Durchmesser 160

Kontaktmanometer, G 1/2 radial unten, Messber. 0-40,0 bar, Ø 160

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-102613
Typ-Nr. 3307

Beschreibung / Kontaktmanometer, G 1/2 radial unten, Messbereich 0-40,0 bar, Durchmesser 160

Kontaktmanometer mit Magnetspringkontakt, Anschluss radial unten, G 1/2, Typ PGS21, Güteklasse 1,0, Messber. 0 - 40,0 bar, Ø 160

Rohrfedermanometer in Robustausführung mit elektrischem Grenzsignalgeber (Magnetspringkontakt), Kontaktart 821.21.

Der elektrische Grenzsignalgeber öffnet einen Stromkreis bei Erreichen des ersten eingestellten Grenzwerts und schließt ihn wieder bei Erreichen des zweiten Wertes.

Geeignet für gasförmige, flüssige, nicht hochviskose und nicht kristallisierende Messstoffe, die Kupferlegierungen nicht angreifen.

Nennbetriebsstrom:

Einschaltstrom 1,0 A

Ausschaltstrom 1,0 A

Dauerstrom 0,6 A

Kontaktbelegung 821.21:

1. Kontakt öffnet bei Überschreiten der Sollwerte

2. Kontakt schließt bei Überschreiten der Sollwerte

Weitere Informationen

Anschluss G 1/2
Mediumstemperatur max. °C 80
Durchmesser 160
Messbereich max. bar 40
Messbereich min. bar 0
Skalenteilungswert im bar-Bereich 1
Untere / Obere Messbereichsgrenze Überdruck
Güteklasse 1,0
Messglied Kupferlegierung
Sichtscheibe Polycarbonat
Zeigerwerk Kupferlegierung

Anhänge

Beschreibung Datei
Technische Dokumentation A

Entscheidungshilfe_Manometer.pdf

Bedienungsanleitung

P B-13.pdf

Technische Dokumentation

PV 22.01.pdf

Technische Dokumentation A

AC 08.01.pdf
