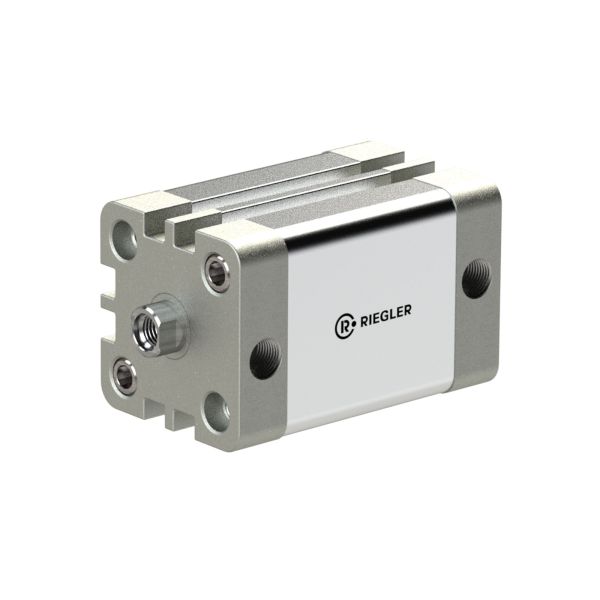

Kompaktzylinder, doppeltwirkend, IG, K-Durchmesser 80, Hub 45, G 1/8

Kompaktzylinder, doppeltwirkend, IG, K-Ø 80, Hub 45, G 1/8

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-155490
Typ-Nr. 15.DMI.80045

Beschreibung / Kompaktzylinder, doppeltwirkend, IG, K-Durchmesser 80, Hub 45, G 1/8

Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 80, Hub 45, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C

Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung.

In der angebotenen Standardausführung mit Magnetkolben.

Kolbenstange wahlweise mit Innen- oder Außengewinde.

Für gefilterte und ungeölte oder geölte Druckluft geeignet.

Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.

Weitere Informationen

Anschluss G 1/8
Funktion doppeltwirkend
Gewinde Kolbenstange Innengewinde an der Kolbenstange
Hub 45
Kolben-Ø mm 80
Kolbenstangen IG M12x1,75
Norm nach ISO 21287
Serie Serie ACE
Temperaturbereich max. °C 70
Temperaturbereich min. °C -20

Anhänge

Beschreibung Datei
Technische Dokumentation

18-7-A.pdf

Bedienungsanleitung

17-104.pdf
