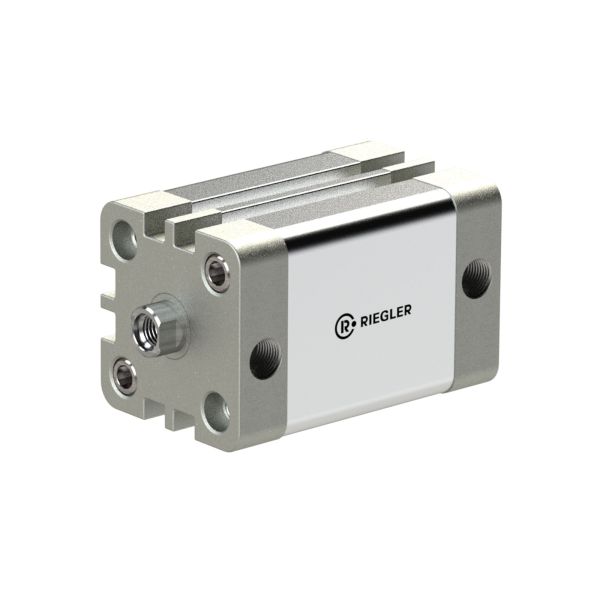

Kompaktzylinder, doppeltwirkend, IG, K-Durchmesser 12, Hub 20, M5, ISO21287

Kompaktzylinder, doppeltwirkend, IG, K-Ø 12, Hub 20, M5, ISO21287

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-155323
Typ-Nr. 15.DMI.12020

Beschreibung / Kompaktzylinder, doppeltwirkend, IG, K-Durchmesser 12, Hub 20, M5, ISO21287

Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 12, Hub 20, M5, Arbeitsdruck max. 10 bar, Temp. -20 °C bis 70 °C

Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung.

In der angebotenen Standardausführung mit Magnetkolben.

Kolbenstange wahlweise mit Innen- oder Außengewinde.

Für gefilterte und ungeölte oder geölte Druckluft geeignet.

Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.

Weitere Informationen

Anschluss M5
Funktion doppeltwirkend
Gewinde Kolbenstange Innengewinde an der Kolbenstange
Hub 20
Kolben-Ø mm 12
Kolbenstangen IG M3x0,5
Norm nach ISO 21287
Serie Serie ACE
Temperaturbereich max. °C 70
Temperaturbereich min. °C -20

Anhänge

Beschreibung Datei
Technische Dokumentation

18-7-A.pdf

Bedienungsanleitung

17-104.pdf
