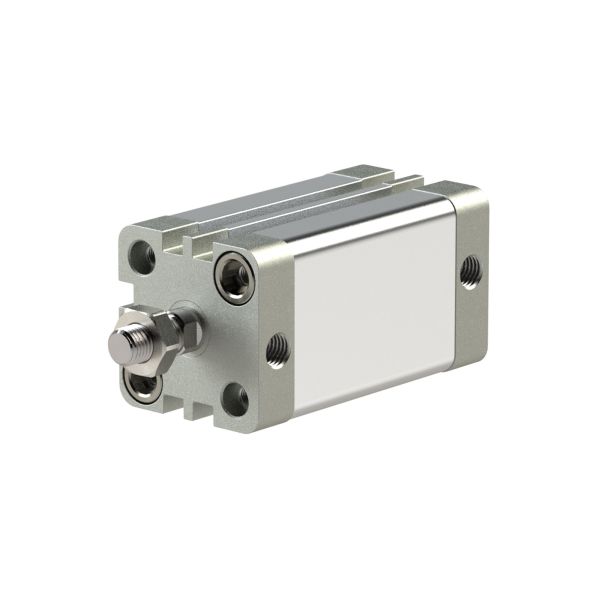

Kompaktzylinder, doppeltwirkend, AG, K-Durchmesser 16, Hub 15, M5, ISO21287

Kompaktzylinder, doppeltwirkend, AG, K-Ø 16, Hub 15, M5, ISO21287

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-155578
Typ-Nr. 15.DMA.16015

Beschreibung / Kompaktzylinder, doppeltwirkend, AG, K-Durchmesser 16, Hub 15, M5, ISO21287

Kompaktzylinder, ISO 21287, doppeltwirkend, AG, Magnet, Kolben-Ø 16, Hub 15, M5, Arbeitsdruck max. 10 bar, Temp. -20 °C bis 70 °C

Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung.

In der angebotenen Standardausführung mit Magnetkolben.

Kolbenstange wahlweise mit Innen- oder Außengewinde.

Für gefilterte und ungeölte oder geölte Druckluft geeignet.

Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.

Weitere Informationen

Anschluss M5
Funktion doppeltwirkend
Gewinde Kolbenstange Außengewinde an der Kolbenstange
Hub 15
Kolben-Ø mm 16
Kolbenstangen AG M6x1,0
Norm nach ISO 21287
Serie Serie ACE
Temperaturbereich max. °C 70
Temperaturbereich min. °C -20

Anhänge

Beschreibung Datei
Bedienungsanleitung

17-104.pdf

Technische Dokumentation

18-7-A.pdf
