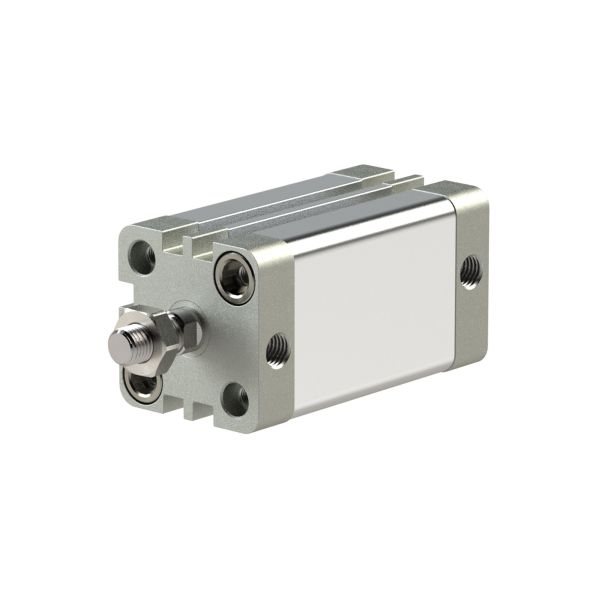

Kompaktzylinder, doppeltwirkend, AG, Durchmesser100, Hub120, G1/8, ISO21287

Kompaktzylinder, doppeltwirkend, AG, Ø100, Hub120, G1/8, ISO21287

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-155774
Typ-Nr. 15.DMA.100120

Beschreibung / Kompaktzylinder, doppeltwirkend, AG, Durchmesser100, Hub120, G1/8, ISO21287

Kompaktzylinder, ISO 21287, doppeltwirkend, AG, Magnet, Kolben-Ø 100, Hub 120, G 1/8, Arbeitsdr. max. 10 bar, Temp. -20°C bis 70°C

Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung.

In der angebotenen Standardausführung mit Magnetkolben.

Kolbenstange wahlweise mit Innen- oder Außengewinde.

Für gefilterte und ungeölte oder geölte Druckluft geeignet.

Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.

Weitere Informationen

Anschluss G 1/8
Funktion doppeltwirkend
Gewinde Kolbenstange Außengewinde an der Kolbenstange
Hub 120
Kolben-Ø mm 100
Kolbenstangen AG M16x1,5
Norm nach ISO 21287
Serie Serie ACE
Temperaturbereich max. °C 70
Temperaturbereich min. °C -20

Anhänge

Beschreibung Datei
Technische Dokumentation

18-7-A.pdf

Bedienungsanleitung

17-104.pdf
