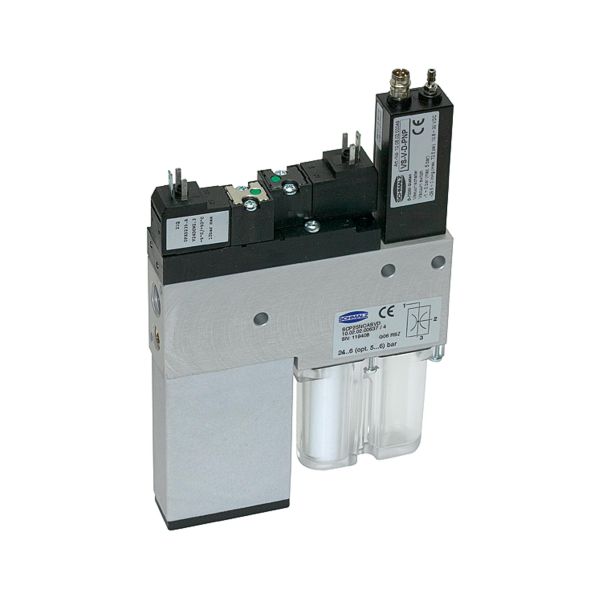

Kompaktejektor »CP« Luftsparregelung, Düsengröße 1,5 mm, NO

Kompaktejektor »CP« Luftsparregelung, Düsengröße 1,5 mm, NO

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-108404
Typ-Nr. CP 152

Beschreibung / Kompaktejektor »CP« Luftsparregelung, Düsengröße 1,5 mm, NO

Kompaktejektor »CP« digitaler Vakuumschalter, Luftsparregelung, Düsengröße 1,5 mm, NO, Druckluft-/Vakuumanschluss G 1/8 IG

Rein pneumatisch betriebener Vakuum-Erzeuger, der nach dem Venturi-Prinzip arbeitet. Druckluft wird durch A in den Ejektor eingeleitet und durchströmt Düse B. Unmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss D angesaugt wird. Abgesaugte Luft und Druckluft treten gemeinsam über den Schalldämpfer C aus.

Eigenschaften:

  • Vakuum-Erzeuger mit integrierter Ventiltechnik und Systemüberwachung
  • Steuerung von Saugern und Abblasen ohne externe Ventile möglich
  • optimierter Luftverbrauch durch fein abgestimmtes Saugvermögen
  • minimierte Energiekosten im Dauerbetrieb durch optimale Luftsparregelung
  • komfortable Einstellung über Folientastatur und Anzeige über LED möglich

Anwendungsbereich:

Handhabung von luftdichten oder leicht porösen Werkstücken in

vollautomatischen Handhabungsanlagen, z. B. in den Bereichen Robotik,

Automobilbau, Verpackungstechnik, Elektronik, Elektrotechnik,

Blechverarbeitung.

Weitere Informationen

Betriebsdruck max. 5
Druckluftanschluss G 1/8 IG
Düsengröße 1,5
Grundkörper Aluminium eloxiert
Luftverbrauch Saugen 117
Ruhestellung Saugventil NO
Saugvermögen max. 65
Vakuumanschluss G 1/8 IG

Anhänge

Beschreibung Datei
Technische Dokumentation

P 8-14.pdf

Bedienungsanleitung

P B-52.pdf
