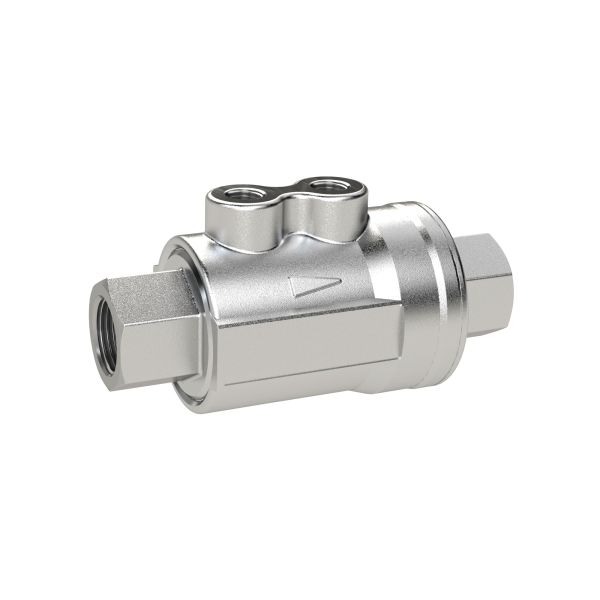

Koaxialventil, pneumatisch bet. doppeltwirkend Messing vernickelt NBR, Rp 1

Koaxialventil, pneumat.

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-146432
Typ-Nr. 351.914-1
Ursprungsland IT
Zolltarifnummer 84818069
Anmelden

Beschreibung / Koaxialventil, pneumatisch bet. doppeltwirkend Messing vernickelt NBR, Rp 1

Koaxialventil, pneumat. bet. doppeltw. MS vern. NBR, Betriebstemp. -20 °C bis 80 °C, Steuerdruck 3 - 8 bar, Rp 1, DN 252/2-Wege-Koaxialventil, speziell entwickelt für den automatisierten Anlagenbau.Preiswerte, kompakte, platzsparende und funktionssichere Alternative zum Kugelhahn mit pneumatischem Drehantrieb.Das Ventil hat 100% Durchgang und - konstruktionsbedingt - nur minimale Strömungsverluste.Steuerung erfolgt mittels gefilterter Druckluft.

Weitere Informationen

Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Ausführung doppeltwirkend
Betriebstemperatur max. 80
DN 25
Gewinde Rp 1
Dichtmaterial NBR
Betriebsdruck max. 10 bar
Gehäuse Messing vernickelt
Anschluss 2 x G 1/8 (NAMUR-Schnittstelle nur mittels Adapter)
Innenteile Messing vernickelt
Feder Edelstahl
Einbaulage beliebig
Steuerdruck min. 3
Steuerdruck max. 8
H 69,0
L 143,0
Zolltarifnummer 84818069
Ursprungsland IT
Bauart Kolbenventil (Spezielle Kolbenform für 100 % Durchfluss)
Betätigung beidseitig luftbetätigt
Durchflussrichtung beliebig
Gewicht 1,7
Betriebstemperatur min. -20

Anhänge

Beschreibung Datei
Technische Dokumentation-d

146432.pdf

Bedienungsanleitung

P B-264.pdf
