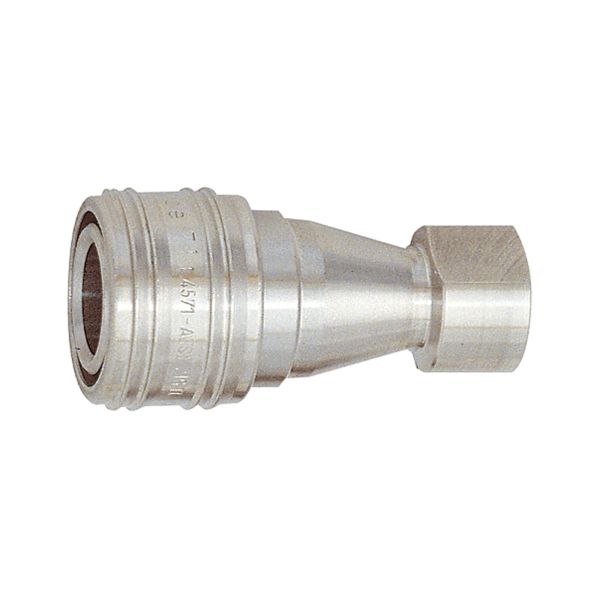

Hydraulikkupplung beidseitig absperrbar, ES 1.4305, G 3/4 IG NW 13

Hydraulikkupplung beidseitig absperr., ES 1.4305, G 3/4 IG NW 13

Auf Lager

Lieferzeit 3-6 Tage

Artikelnummer 00-107707

Typ-Nr. 246.15

Ursprungsland DE

Zolltarifnummer 84818073

Anmelden

Beschreibung / Hydraulikkupplung beidseitig absperrbar, ES 1.4305, G 3/4 IG NW 13

Hydraulikkupplung beidseitig absperr., ES 1.4305, G 3/4 IG, NW 13, Betriebsdr. max. 160 bar, Mediums-/Umgeb.temp. -15°C bis 200°C

Beidseitig absperrende Hydraulikkupplung für flüssige Medien nach ISO 7241, Serie B.

Einsatzgebiete: Maschinen- und Anlagenbau, Fertigungsindustrie, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik.

Ventil: Edelstahl 1.4305

Manufacturer	Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de
Anschluss	G 3/4 IG
Betriebsdruck max.	160 bar
Dichtmaterial	FKM
Gehäuse	Edelstahl 1.4305
Mediumstemperatur max.	200
Mediumstemperatur min.	-15
NW	13
Umgebungstemperatur max.	200
Umgebungstemperatur min.	-15
Kugel	Edelstahl 1.4401
SW	34
Länge	96,0
Durchfluss (Luft)	4500
Feder	Edelstahl 1.4310
Durchflusswertmessung	bei 6 bar und Δ_p = 0,5 bar
Zolltarifnummer	84818073
Ursprungsland	DE
Hülse	Edelstahl 1.4305
Hinweis zu Betriebsdruck	bezogen auf 50 °C Mediumstemperatur (stat. Betriebsdruck)

Beschreibung	Datei
Technische Dokumentation	P 5-5.pdf
