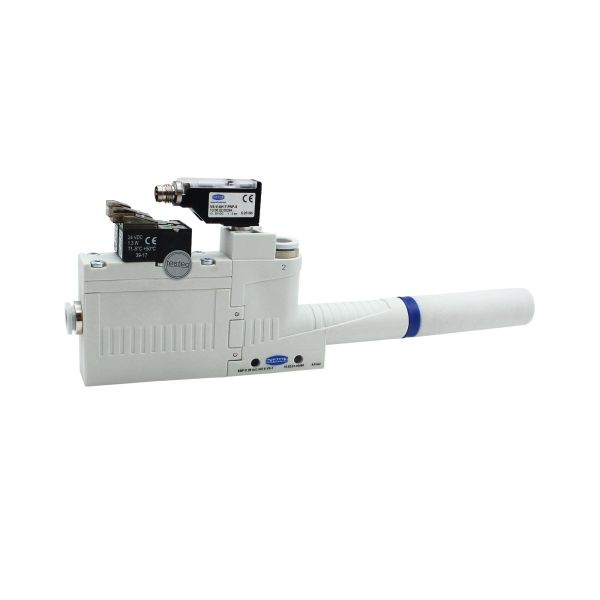

Grundejektor »SBP-C«, Abblasventil elektr. Vakuumschalter, Schalldämpfer, Düsengröße 2,0 mm, Druckluft-/Vakuumanschluss 8/10 mm
Rein pneumatisch betriebener Vakuum-Erzeuger, der nach dem Venturi-Prinzip arbeitet.
Druckluft wird durch A in den Ejektor eingeleitet und durchströmt Düse B. Unmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss D angesaugt wird. Abgesaugte Luft und Druckluft treten gemeinsam über den Schalldämpfer C aus.
Eigenschaften:
Vakuumerzeuger mit einstufiger Düse in sechs Leistungsstufen, mit hohem maximalem Vakuumniveau (85% Vakuum)
Anschluss von Druckluft und Vakuum über push-in Verbinder
Basisgehäuse mit Anschlussmöglichkeit für Vakuumschalter
max. Saugvermögen bei minimalem Druckluftverbrauch
minimale Baugröße, geringes Gewicht
feine Leistungsabstufung für optimierten Luftverbrauch
Anwendungsbereich:
universelle Einsatzmöglichkeiten bei Handlingssystemen mit höchster Dynamik
Handhabung von unterschiedlichsten, dichten Bauteilen
Einsatz in Vereinzelungssystemen mit beengten Platzverhältnissen
Aufbau von Ejektorenblöcken für zentrale und dezentrale Einzelansteuerung von Sauggreifern
