Grundejektor SBP-C, Abblasventil,elektrischVakuumschalterSchalldämpferDüsengröße1,5

Grundejektor SBP-C, Abblasventil,el.Vakuumsch.Schalld.Düsengr.1,5

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-108394
Typ-Nr. SBPC 150

Beschreibung / Grundejektor SBP-C, Abblasventil,elektrischVakuumschalterSchalldämpferDüsengröße1,5

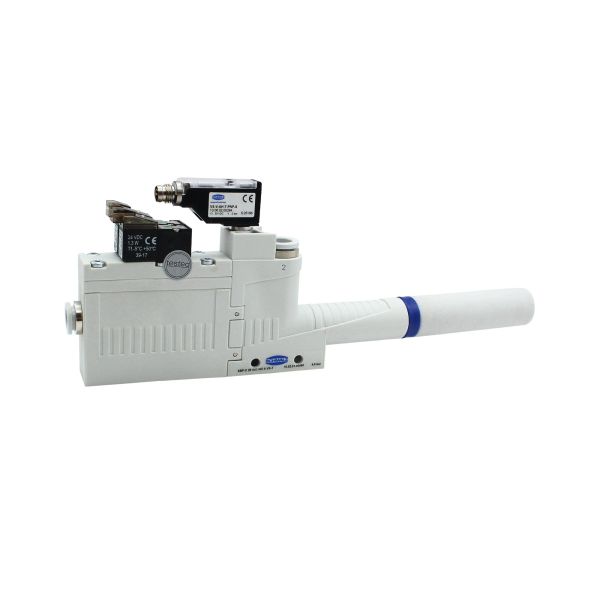

Grundejektor »SBP-C«, Abblasventil elektr. Vakuumschalter, Schalldämpfer, Düsengröße 1,5 mm, Druckluft-/Vakuumanschluss 6/8 mm

Rein pneumatisch betriebener Vakuum-Erzeuger, der nach dem Venturi-Prinzip arbeitet.

Druckluft wird durch A in den Ejektor eingeleitet und durchströmt Düse B. Unmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss D angesaugt wird. Abgesaugte Luft und Druckluft treten gemeinsam über den Schalldämpfer C aus.

Eigenschaften:

  • Vakuumerzeuger mit einstufiger Düse in sechs Leistungsstufen, mit hohem maximalem Vakuumniveau (85% Vakuum)
  • Anschluss von Druckluft und Vakuum über push-in Verbinder
  • Basisgehäuse mit Anschlussmöglichkeit für Vakuumschalter
  • max. Saugvermögen bei minimalem Druckluftverbrauch
  • minimale Baugröße, geringes Gewicht
  • feine Leistungsabstufung für optimierten Luftverbrauch

Anwendungsbereich:

  • universelle Einsatzmöglichkeiten bei Handlingssystemen mit höchster Dynamik
  • Handhabung von unterschiedlichsten, dichten Bauteilen
  • Einsatz in Vereinzelungssystemen mit beengten Platzverhältnissen
  • Aufbau von Ejektorenblöcken für zentrale und dezentrale Einzelansteuerung von Sauggreifern

Weitere Informationen

Anschluss push in-Steckverbinder
Druckluftanschluss 6 mm
Düsengröße 1,5
Grundkörper schlagfester Kunststoff
Ruhestellung Saugventil NO
Vakuumanschluss 8 mm

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-50.pdf

Technische Dokumentation

P 8-8.pdf
