ES-Kuha, pneumatisch Stellantrieb, doppeltwirkend, Rp 3, DN 80

ES-Kuha, pneumat. Stellantrieb, doppeltwirkend, Rp 3, DN 80

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-103604
Typ-Nr. 350.517

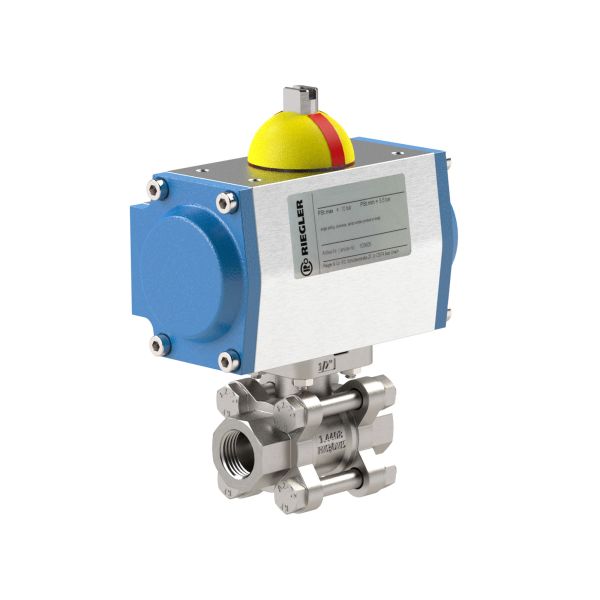

Beschreibung / ES-Kuha, pneumatisch Stellantrieb, doppeltwirkend, Rp 3, DN 80

2-Wege-Edelstahlkugelhahn, pneumat. Stellantrieb, doppeltwirkend, Betriebstemp. -20 °C bis 70 °C, Rp 3, DN 80, PN max. 63 bar

2-Wege-Hahn, 3-teilig, voller Durchgang.

Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger.

Genormte Schnittstellen:

Verbindungsstelle Antrieb/Armatur: Vier bzw. acht Innengewinde im Antriebsgehäuse nach EN ISO 5211.

Verbindungsstelle Antrieb/Steuerventil: Nach NAMUR bzw. VDI/VDE 3845.

Verbindungsstelle Antrieb/Signalgerät: Nach VDI/VDE 3845 (NAMUR).

Weitere Informationen

Betriebstemperatur min. °C -20
Gewinde Rp 3
Betriebsdruck max. 63
DN 80
Ausführung doppeltwirkend
B 257,0
Betriebstemperatur max. °C 70
L 205,0
Material Kugelhahn Edelstahl 1.4401, mit ISO-Flanschplatte
Ventiladapter nach NAMUR

Anhänge

Beschreibung Datei
Technische Dokumentation

11-4.pdf

Bedienungsanleitung

17-19.pdf
