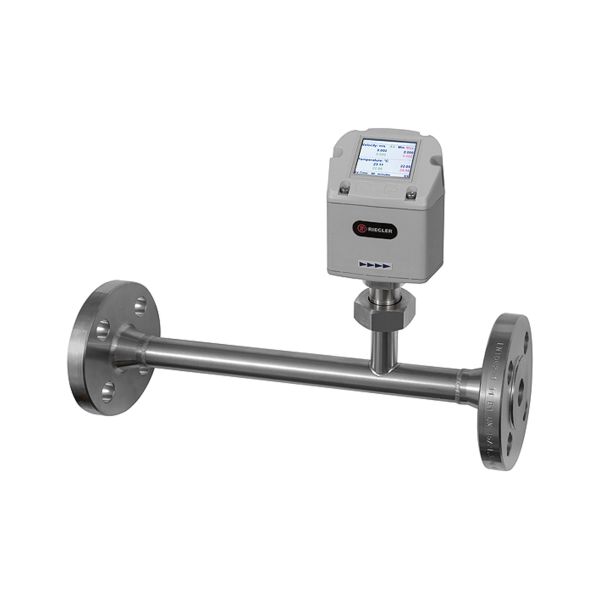

Durchflussmengenmesser, DN 20, FL 20, 0,3 - 170 m³/h

Durchflussmengenmesser, DN 20, FL 20, 0,3 - 170 m³/h

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-135878
Typ-Nr. DFMM20-FL20

Beschreibung / Durchflussmengenmesser, DN 20, FL 20, 0,3 - 170 m³/h

Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 20, Messbereich 0,3 - 170 m³/h, PN max. 16 bar

Kalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,

sowie für Leckagen- und Energieeffizienzmessungen.

Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig.

Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich.

Hohe Messgenauigkeit durch definierte Messstrecke.

- Displayanzeige: Momentanverbrauch in l/min, m³/h,… und

Gesamtverbrauch (Zählerstand) in m³, l, …

- Gesamtverbrauch (Zählerstand) über Tastatur auf „Null“ rücksetzbar

- Anzeige um 180° drehbar, Messeinheit abschraubbar

- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw.

Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen

- Einheiten: m³/h, m³/min, l/min, … über Tastatur einstellbar

- Gasarten: Druckluft (= Standard),

andere Gasarten wie z. B. Stickstoff, Argon, CO2, … über Handmessgerät einstellbar

- Genauigkeit: ± 1,5% vom Messwert

- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme,

Gebäudeleittechnik,…

- Gehäuse-Werkstoff: Polycarbonat (IP65)

- Messstrecke-Werkstoff: Edelstahl 1.4301

Nicht im Lieferumfang enthalten:

- Steckernetzteil

- portables Handmessgerät mit mobilem Datenlogger

Weitere Informationen

Temperaturbereich max. °C 80
Temperaturbereich min. °C -30
Betriebsdruck max. 16
DN 20
L 475,0
Medium Druckluft, neutrale Gase
Flansch DIN EN 1092-1
Rohr-Innen-Ø 21,7
Betriebsspannung 24 V DC
Anzahl Schraubenlöcher 4 x 14
Ausgabe der Durchflusswerte analog 4 - 20 mA, Impulsausgang (galvanisch getrennt)
Display Hintergrundbeleuchtung
Flansch-Ø D 105
H1 165,7
Messbereich max. 170 m³/h
Messbereich min. 0,3 m³/h
Messsystem kalorimetrische Messung
Teilkreis-Ø K 75

Anhänge

Beschreibung Datei
Technische Dokumentation

P 1-384.pdf

Bedienungsanleitung

P B-206.pdf
