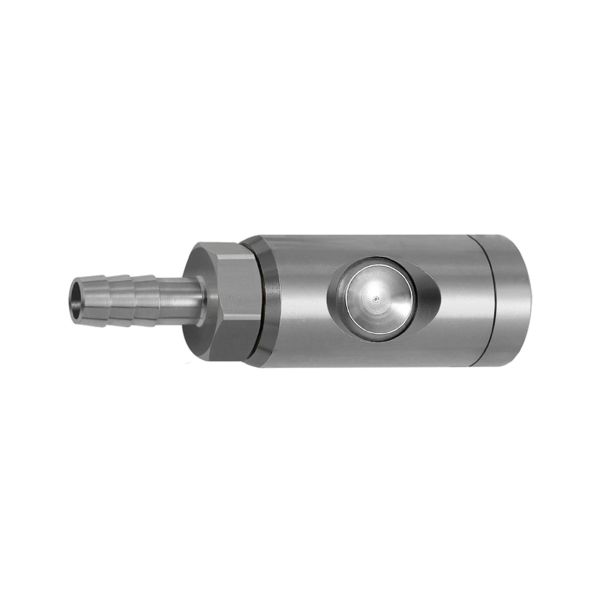

Druckknopf-Sicherheitskupplung NW 7,4, drehbar, ES, Tülle LW 6

Druckknopf-Sicherheitskupplung NW 7,4, drehbar, ES, Tülle LW 6

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-107586
Typ-Nr. 244.31-DES
Ursprungsland IT
Zolltarifnummer 73071990

Beschreibung / Druckknopf-Sicherheitskupplung NW 7,4, drehbar, ES, Tülle LW 6

Druckknopf-Sicherheitskupplung NW 7,4, drehbar, ES 1.4404, Tülle LW 6, Betriebsdr. max. 12 bar, Med.-/Umgeb.temp. -20°C bis 150°C

Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in Sicherheitsausführung.

Beim ersten Drücken erfolgt die Entlüftung der Kupplung, dennoch bleibt der Stecker in der Kupplung gesichert. Nach dem zweiten Drücken wird der Stecker gelöst.

Somit wird der berüchtigte "Peitschenhiebeffekt" verhindert und das Risiko der Verletzung des Bedienpersonals praktisch ausgeschlossen.

Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414.

Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.

Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.

Ventil: Edelstahl 1.4404

Weitere Informationen

Ventil Edelstahl 1.4404
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss LW 6
Betriebsdruck max. 12 bar
Dichtmaterial FKM
Gehäuse Edelstahl 1.4404
Mediumstemperatur max. 150
Mediumstemperatur min. -20
NW 7,4
Umgebungstemperatur max. 150
Umgebungstemperatur min. -20
Durchfluss 1600 l/min (Luft)
SW 21
Länge 88,5
Durchfluss (Luft) 1600
Innenteile Edelstahl 1.4404
Durchflusswertmessung bei 6 bar und Δp = 1 bar
Zolltarifnummer 73071990
Ursprungsland IT
Gewindestück Edelstahl 1.4404
Knopf Edelstahl 1.4404

Anhänge

Beschreibung Datei
Technische Dokumentation

P 5-82.pdf
