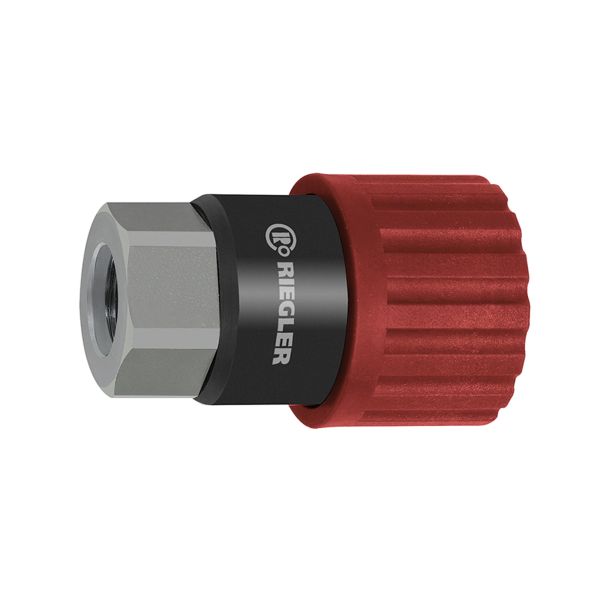

Dreh-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, G 1/4 IG

Dreh-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, G 1/4 IG

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-141737
Typ-Nr. 423.01-DREH

Beschreibung / Dreh-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, G 1/4 IG

Dreh-Sicherheitskupplung NW 6, ISO 6150 C, Stahl, G 1/4 IG, 2-stufig, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C

Hochwertige, robuste und langlebige, mit einer Hand bedienbare Dreh-Sicherheitskupplung.

Durch Eindrücken des Stecknippels, bis dieser hörbar rastet, wird eine sichere Verbindung hergestellt.

Das Entkuppeln erfolgt über eine Linksdrehung der Hülse. Hierbei wird der anstehende Druck in der Kupplung und in der Leitung entlüftet, jedoch wird der Stecknippel über eine Sicherheitsklinke nicht komplett freigegeben. Erst nach einer Rechtsdrehung der Hülse kann der Stecknippel herausgezogen werden.

Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.

Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau.

Weitere Informationen

Anschluss G 1/4 IG
Temperaturbereich max. 100
Dichtmaterial NBR
Gehäuse Stahl, QPQ behandelt
NW 6
Durchfluss 630 l/min (Luft)
Betriebsdruck max. 25 bar / max. 16 bar bei ein-/auskuppeln
Steckerprofil gemäß ISO 6150 C
Ventil Polyphenylensulfid (PPS)
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-212.pdf

Technische Dokumentation

P 5-132.pdf
