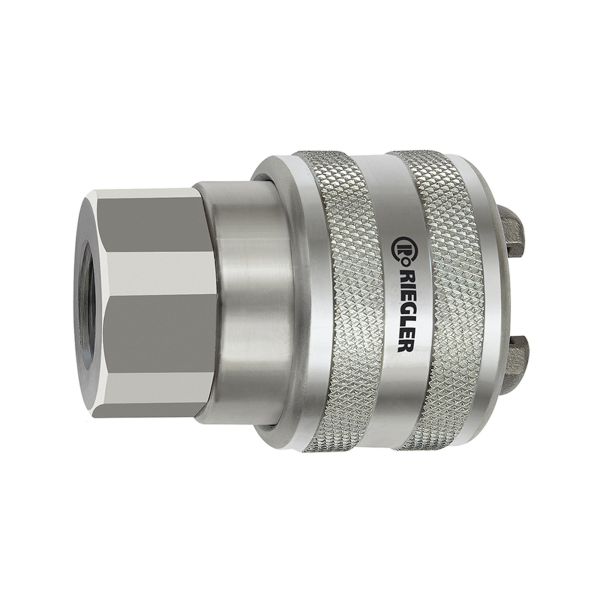

Dreh-Sicherheitskupplung NW 11, schwere Reihe, Stahl, G 3/8 IG
Nicht lieferbar
Preise nur für
registrierte Kunden
Beschreibung / Dreh-Sicherheitskupplung NW 11, schwere Reihe, Stahl, G 3/8 IG
Dreh-Sicherheitskupplung NW 11, schwere Reihe, Stahl, G 3/8 IG, 2-stufig, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C
Hochwertige, robuste und langlebige Dreh-Sicherheitskupplung in schwerer Ausführung, für extrem raue Bedingungen.
Um eine sichere Verbindung zwischen Kupplung und Stecker herzustellen, muss der Stecknippel in die Kupplung eingeführt und nach rechts gedreht werden bis der Mechanismus hörbar einrastet. Entkuppelt wird die Verbindung, indem der Stecknippel nach links gedreht und gleichzeitig der Auslösering nach hinten gezogen wird. Der Stecknippel wird beim Ausstoß von der Sicherheitskammer aufgefangen und erst nach einer weiteren Links- oder Rechtsdrehung um 90° freigegeben.
Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Offshore, Raffinerien.
Ventil: Messing
Weitere Informationen
| Ventil | Messing |
|---|---|
| Manufacturer |
Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de |
| Betriebsdruck | max. 25 bar / max. 16 bar bei ein-/auskuppeln |
| Dichtmaterial | NBR |
| Gehäuse | Stahl, QPQ behandelt |
| NW | 11 |
| Temperaturbereich max. | 100 |
| Durchfluss | 2100 l/min (Luft) |
| Anschluss | G 3/8 IG |
| SW | 36 |
| Betriebsdruck max. | 25 bar |
| Durchflusswertmessung | bei 6 bar und Δp = 0,5 bar |
| Feder | Edelstahl |
| Länge | 75,0 |
| Durchfluss (Luft) | 2100 |
| Zolltarifnummer | 84812090 |
| Ursprungsland | TR |
| Gewindestück | Stahl verzinkt |
| Hinweis zu Betriebsdruck | max. 16 bar bei ein-/auskuppeln |
| Temperaturbereich min. | -20 |
| Hülse | Messing |
