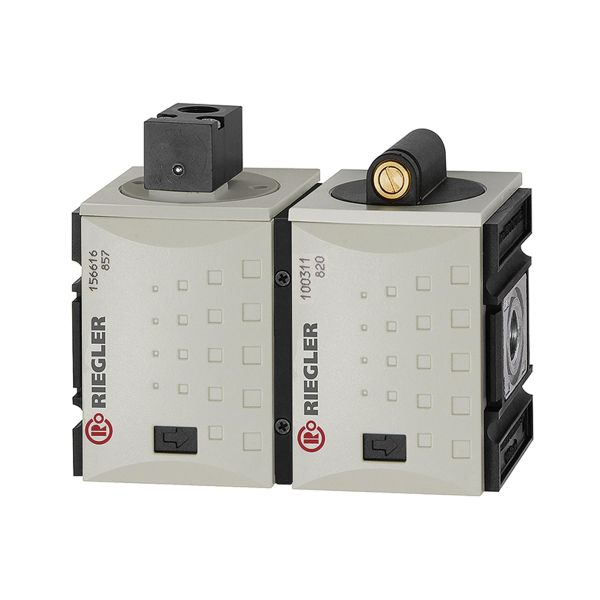

Befülleinheit »FUTURA«, pneumatisch betätigt, BG 2, G 1/2

Auf Lager

Lieferzeit 3-6 Tage

Artikelnummer 00-156635

Typ-Nr. FU 958-137

Ursprungsland DE

Zolltarifnummer 84812090

Anmelden

Beschreibung / Befülleinheit »FUTURA«, pneumatisch betätigt, BG 2, G 1/2

Befülleinheit »FUTURA« pneumatisch betätigt, BG 2, G 1/2, Abluft G 1/2, Eingangsdruck 2,5 - 16 bar, Temp. -10 °C bis 50 °C

Die Befülleinheit sorgt für einen langsamen Druckaufbau und schützt somit nachfolgende Geräte.

Die Einheit besteht aus einem 3/2-Wegeventil inklusive Schalldämpfer und einem Befüllventil (Anfahrventil), Zu- und Abschaltung durch 3/2-Wegeventil.

Füllzeit durch Verstellen der Regulierschraube einstellbar.

Manufacturer	Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de
Eingangsdruck max.	16
Serie	FUTURA
Gewinde	G 1/2
Durchfluss	3400
BG	2
Temperaturbereich min.	-10
Temperaturbereich max.	50
Gehäuse	PA66 GF60
Anschlussgewinde	Werkstoff Zink-Druckguss
A	126,0
B	117,6
C	61,1
Medium	Druckluft, neutrale Gase
Durchflusswertmessung	bei P₂ = 6 bar und Druckabfall Δ_p = 1 bar
Zolltarifnummer	84812090
Ursprungsland	DE
Eingangsdruck min.	2,5
D	56,5
Abluft	G 1/2

Beschreibung	Datei
Technische Dokumentation	P 1-495.pdf
Bedienungsanleitung	17-5.pdf
