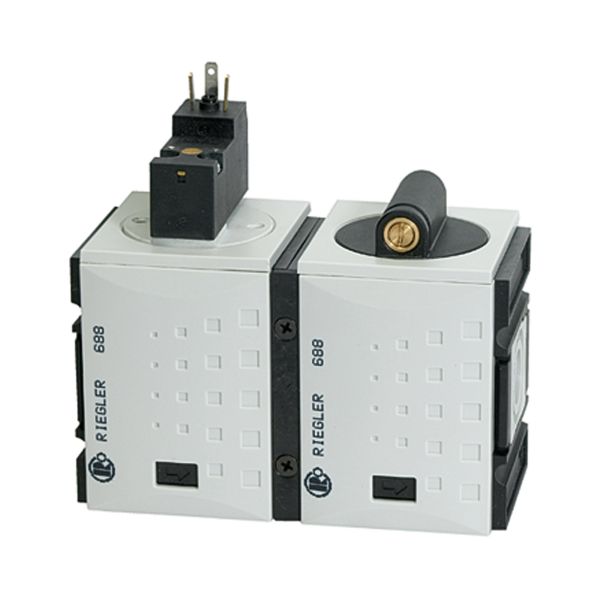

Befülleinheit »FUTURA«, elektrisch betätigt, 24 V Direct Current (DC), BG 4, G 1

Befülleinheit »FUTURA«, elektr. betätigt, 24 V DC, BG 4, G 1

Nicht lieferbar

Lieferzeit 3-6 Tage

Artikelnummer 00-100322

Typ-Nr. FU 991

Ursprungsland DE

Zolltarifnummer 84812090

Beschreibung / Befülleinheit »FUTURA«, elektrisch betätigt, 24 V Direct Current (DC), BG 4, G 1

Befülleinheit »FUTURA« el. betätigt mit Spule 24 V DC, 2,5 Watt, BG 4, G 1, Abluft G 1/2, PE 2,5 - 10 bar, Temp. -10°C bis 50°C

Die Befülleinheit sorgt für einen langsamen Druckaufbau und schützt somit nachfolgende Geräte.

Die Einheit besteht aus einem 3/2-Wegeventil inklusive Schalldämpfer und einem Befüllventil (Anfahrventil), Zu- und Abschaltung durch 3/2-Wegeventil.

Füllzeit durch Verstellen der Regulierschraube einstellbar.

Manufacturer	Riegler vertrieben durch: Münchner Druckluftzentrale GmbH Lochhamer Str. 29a 82152 Planegg-Martinsried Tel. 089/3515931 Mail: vertrieb@druckluftzentrale.de
Eingangsdruck max.	10
Serie	FUTURA
Gewinde	G 1
Durchfluss	9000
BG	4
Temperaturbereich min.	-10
Temperaturbereich max.	50
Gehäuse	PA66 GF60
Anschlussgewinde	Werkstoff Zink-Druckguss
A	170,0
B	177,7
C	110,7
Medium	Druckluft, neutrale Gase
Durchflusswertmessung	bei P₂ = 6 bar und Druckabfall Δ_p = 1 bar
Zolltarifnummer	84812090
Ursprungsland	DE
Eingangsdruck min.	2,5
Leistungsaufnahme	2,5 Watt bei Gleichspannung
Einschaltdauer	100 %
Schutzart	IP 65
D	67,0
Abluft	G 1/2
Elektrischer Anschluss	Gerätesteckdose EN 175301-803, Form C, Polzahl 2+PE

Beschreibung	Datei
Technische Dokumentation	P 1-142.pdf
Bedienungsanleitung	17-5.pdf
