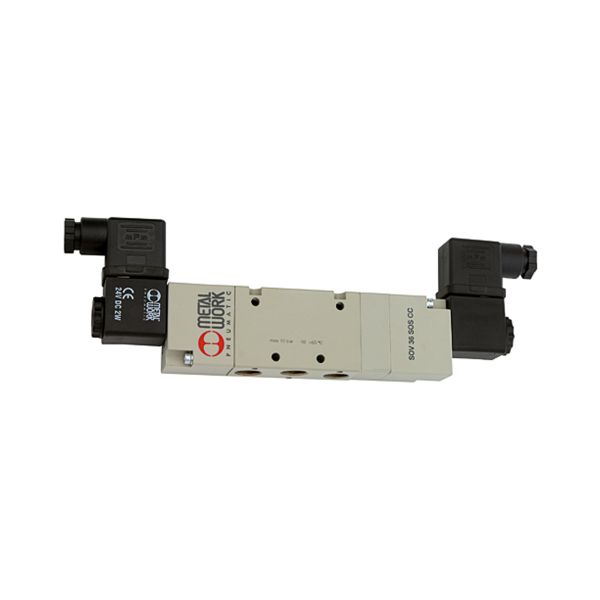

5/3-Wegeventil, elpn, externer SteuerInnen, Mitte entlüftet, G 1/4, 24VDC

5/3-Wegeventil, elpn, ext.

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-147324
Typ-Nr. 517.53.14.E.OC.24D
Ursprungsland IT
Zolltarifnummer 84818079

Beschreibung / 5/3-Wegeventil, elpn, externer SteuerInnen, Mitte entlüftet, G 1/4, 24VDC

5/3-Wegeventil, elektropneumatisch, ext. Steuerl., Mitte entlüftet, G 1/4, 24 V DC, p= Vakuum…10 bar, Steuerdr. 2,5…10 bar, AluTraditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).

Steuerluftzufuhr: extern

Weitere Informationen

Wegefunktion 5/3
Anschluss G 1/4
Funktion 5/3
Betriebsdruck max. 10 bar
Betriebsdruck min. -0,99 bar
DN 7,5
Spannung 24 V DC
Betätigung Mitte entlüftet
Manufacturer Metal Work
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Serie Reihe 70
Dichtmaterial NBR
Mediumstemperatur max. 60
Mediumstemperatur min. -10
Umgebungstemperatur max. 50
Umgebungstemperatur min. -10
Ausführung elektropneumatisch
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Handhilfsbetätigung rastend
Steuerdruck max. 10
Steuerdruck min. 2,5
Steuerluftanschluss G 1/8 IG
Symbol 62
Zolltarifnummer 84818079
Ursprungsland IT
Lieferumfang mit Stecker und Spule
Durchflusswertmessung 1 Durchfluss bei 6 bar und Δ<sub>p</sub> 0,5 bar
Durchflusswertmessung 2 Durchfluss bei 6 bar und Δ<sub>p</sub> 1 bar
Durchfluss 1 750
Durchfluss 2 1100
