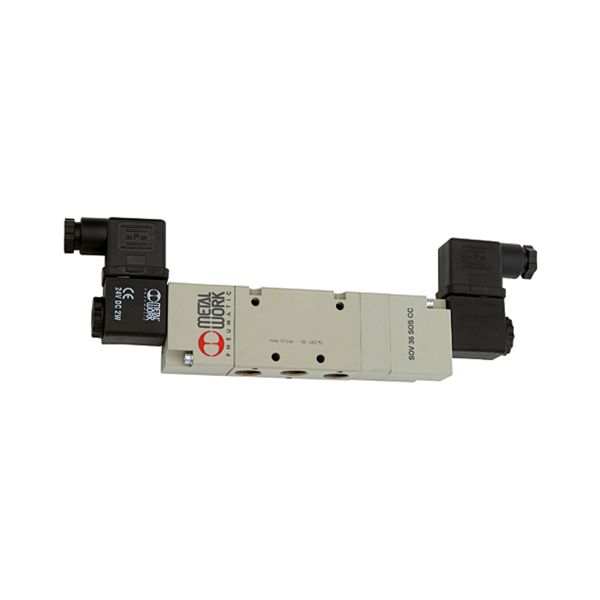

5/3-Wegeventil, elektropneumatisch, Mitte geschlossen, G 3/8, 24 V AC

5/3-Wegeventil, elektropneu.

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-145921
Typ-Nr. 517.53.38.CC.24A
Ursprungsland IT
Zolltarifnummer 84818079

Beschreibung / 5/3-Wegeventil, elektropneumatisch, Mitte geschlossen, G 3/8, 24 V AC

5/3-Wegeventil, elektropneumatisch, Mitte geschlossen, G 3/8, 24 V AC, 50/60 Hz, p = 2,5 … 10 bar, AluminiumTraditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).

Steuerluftzufuhr: intern

Weitere Informationen

Wegefunktion 5/3
Anschluss G 3/8
Funktion 5/3
Betriebsdruck max. 10 bar
Betriebsdruck min. 2,5 bar
DN 13,3
Spannung 24 V, 50/60 Hz
Betätigung Mitte geschlossen
Manufacturer Metal Work
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Serie Reihe 70
Dichtmaterial NBR
Mediumstemperatur max. 60
Mediumstemperatur min. -10
Umgebungstemperatur max. 50
Umgebungstemperatur min. -10
Ausführung elektropneumatisch
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Handhilfsbetätigung rastend
Steuerluftanschluss -
Symbol 53
Zolltarifnummer 84818079
Ursprungsland IT
Lieferumfang mit Stecker und Spule
Durchflusswertmessung 1 Durchfluss bei 6 bar und Δ<sub>p</sub> 0,5 bar
Durchflusswertmessung 2 Durchfluss bei 6 bar und Δ<sub>p</sub> 1 bar
Durchfluss 1 1560
Durchfluss 2 2150
Frequenz 50/60 Hz

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-234.pdf

Technische Dokumentation-d

145921.pdf
