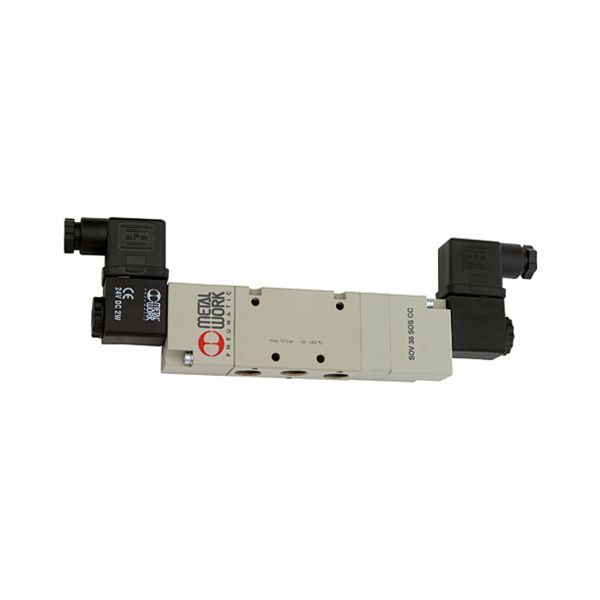

5/3-Wegeventil, elektropneumatisch, Mitte entlüftet, G 1/4, 110 V AC

5/3-Wegeventil, elektropneu., Mitte entlüft., G 1/4, 110 V AC.

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-145898
Typ-Nr. 517.53.14.OC.110A
Ursprungsland IT
Zolltarifnummer 84818079

Beschreibung / 5/3-Wegeventil, elektropneumatisch, Mitte entlüftet, G 1/4, 110 V AC

5/3-Wegeventil, elektropneumatisch, Mitte entlüftet, G 1/4, 110 V AC, 50/60 Hz, p = 2,5 … 10 bar, AluminiumTraditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).

Steuerluftzufuhr: intern

Weitere Informationen

Wegefunktion 5/3
Manufacturer Metal Work
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Betätigung Mitte entlüftet
Betriebsdruck max. 10 bar
Betriebsdruck min. 2,5 bar
DN 7,5
Funktion 5/3
Spannung 110 V AC
Anschluss G 1/4 IG
Mediumstemperatur min. -10
Mediumstemperatur max. 60
Umgebungstemperatur min. -10
Umgebungstemperatur max. 50
Durchflusswertmessung 2 Durchfluss bei 6 bar und Δ<sub>p</sub> 1 bar
Dichtmaterial NBR
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Serie Reihe 70
Durchfluss 1 750
Durchfluss 2 1100
Zolltarifnummer 84818079
Ursprungsland IT
Frequenz 50/60 Hz
Ausführung elektropneumatisch
Durchflusswertmessung 1 Durchfluss bei 6 bar und Δ<sub>p</sub> 0,5 bar
Handhilfsbetätigung rastend
Lieferumfang mit Stecker und Spule
Symbol 54
Steuerluftanschluss -

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-234.pdf

Technische Dokumentation-d

145898.pdf
