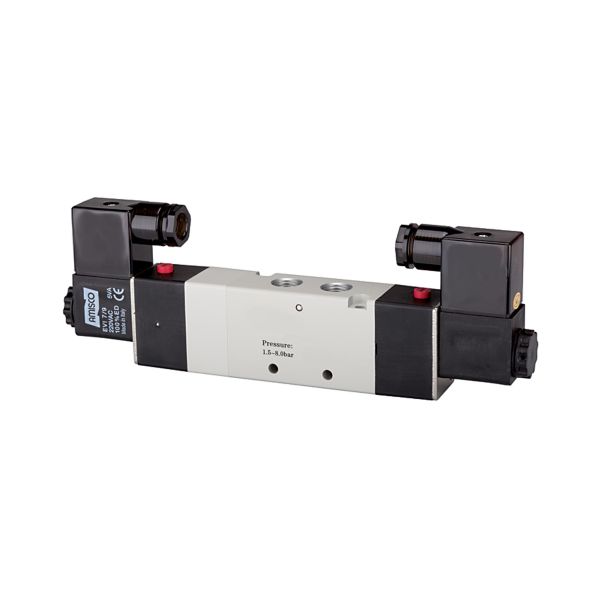

5/3-Wegeventil elektropneumatisch Mitte belüftet, G 3/8, 230 V, 50 Hz

5/3-Wegeventil elektropneum. Mitte belüft., G 3/8, 230 V, 50 Hz

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-116191
Typ-Nr. 517.3505
Ursprungsland CN
Zolltarifnummer 84818079

Beschreibung / 5/3-Wegeventil elektropneumatisch Mitte belüftet, G 3/8, 230 V, 50 Hz

5/3-Wegeventil, elektropneum., »4V«, Mitte belüftet, G 3/8, 230 V, 50 Hz, Betriebsdruck 1,5-8bar, Temp. -20°C bis 70°C, 950l/min

5/3-Wegeventile

- elektropneumatisch -

Ventilkörper: Aluminiumlegierung

Weitere Informationen

Wegefunktion 5/3
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Betätigung Mitte belüftet
Betriebsdruck max. 8 bar
Betriebsdruck min. 1,5 bar
BG 300
Funktion 5/3
Spannung 230 V AC
Anschluss G 3/8
Durchfluss 950
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Zolltarifnummer 84818079
Ursprungsland CN
Temperaturbereich min. -20
Temperaturbereich max. 70
Durchflusswertmessung bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar
Elektrischer Anschluss Gerätesteckdose Form B nach ISO 4400
Schutzart IP 65
Arbeitsdruck min. 1,5 bar
Handhilfsbetätigung rastend/tastend
Anschluss Entlüftung G 1/4
Symbol 39

Anhänge

Beschreibung Datei
Technische Dokumentation A

15-63-5-A.pdf

Bedienungsanleitung

P B-234.pdf
