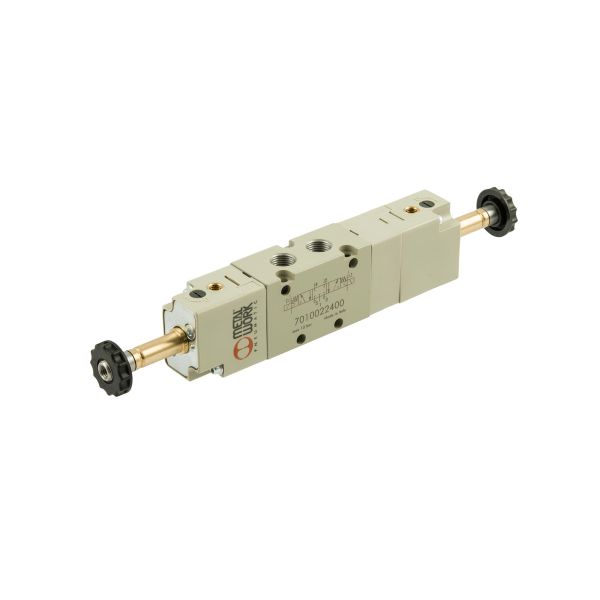

5/3-Wegeventil, elektropneumatisch, externer SteuerInnen, Mitte entlüftet, G 1/4

5/3-Wegeventil, elektropn., ext.

Nicht lieferbar

Lieferzeit 3-6 Tage
Artikelnummer 00-147134
Typ-Nr. 7020022500
Ursprungsland IT
Zolltarifnummer 84818079

Beschreibung / 5/3-Wegeventil, elektropneumatisch, externer SteuerInnen, Mitte entlüftet, G 1/4

5/3-Wegeventil, elpn., ext. Steuerl., Mitte entlüftet, G 1/4, p= Vakuum…10 bar, Steuerdr. 2,5…10 bar, T= -10…60°C, Alu, o. St./Sp.Traditionelle Wegeventile der Reihe 70 in elektropneumatischer Ausführung. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).

Steuerluftzufuhr: extern

Weitere Informationen

Wegefunktion 5/3
Manufacturer Metal Work
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Betätigung Mitte entlüftet
Betriebsdruck max. 10 bar
Betriebsdruck min. -0,99 bar
DN 7,5
Funktion 5/3
Spannung ohne Spannung
Anschluss G 1/4 IG
Mediumstemperatur min. -10
Mediumstemperatur max. 60
Umgebungstemperatur min. -10
Umgebungstemperatur max. 60
Durchflusswertmessung 2 Durchfluss bei 6 bar und Δ<sub>p</sub> 1 bar
Dichtmaterial NBR
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Serie Reihe 70
Durchfluss 1 750
Durchfluss 2 1100
Zolltarifnummer 84818079
Ursprungsland IT
Steuerdruck min. 2,5
Ausführung elektropneumatisch
Durchflusswertmessung 1 Durchfluss bei 6 bar und Δ<sub>p</sub> 0,5 bar
Handhilfsbetätigung rastend
Lieferumfang ohne Stecker und Spule
Steuerdruck max. 10
Symbol 62
Steuerluftanschluss G 1/8 IG

Anhänge

Beschreibung Datei
Technische Dokumentation-d

147134.pdf

Bedienungsanleitung

P B-234.pdf
