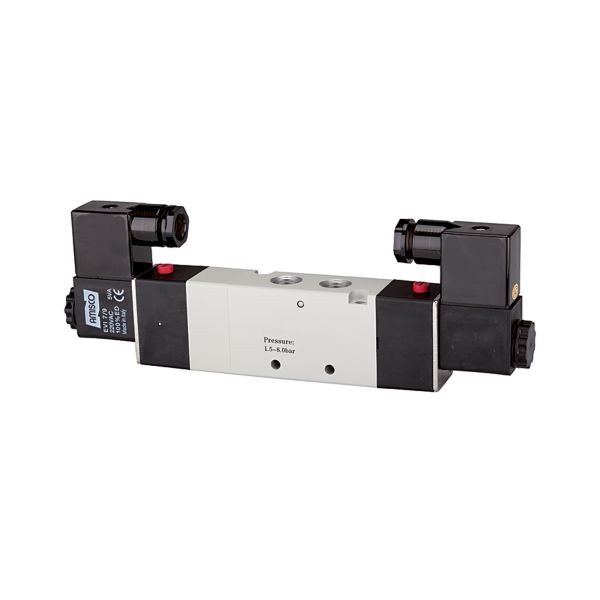

5/3-Wegeven elektropneumatisch Mitte entInnen, G 1/4 230V 50Hz 950l/min

5/3-Wegeven elektropneum. Mitte entl., G 1/4 230V 50Hz 950l/min

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-116176
Typ-Nr. 517.3304
Ursprungsland CN
Zolltarifnummer 84818079
Anmelden

Beschreibung / 5/3-Wegeven elektropneumatisch Mitte entInnen, G 1/4 230V 50Hz 950l/min

5/3-Wegeventil, elektropneum., »4V«, Mitte entlüftet, G 1/4, 230V, 50 Hz, Betriebsdruck 1,5-8bar, Temp. -20°C bis 70°C, 950l/min

5/3-Wegeventile

- elektropneumatisch -

Ventilkörper: Aluminiumlegierung

Weitere Informationen

Wegefunktion 5/3
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Anschluss G 1/4
Funktion 5/3
Temperaturbereich max. 70
Temperaturbereich min. -20
Betriebsdruck max. 8 bar
Betriebsdruck min. 1,5 bar
Spannung 230 V AC
Schutzart IP 65
BG 300
Durchfluss 950
Arbeitsdruck min. 1,5 bar
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Betätigung Mitte entlüftet
Elektrischer Anschluss Gerätesteckdose Form B nach ISO 4400
Handhilfsbetätigung rastend/tastend
Durchflusswertmessung bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar
Anschluss Entlüftung G 1/4
Symbol 38
Zolltarifnummer 84818079
Ursprungsland CN

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-234.pdf

Technische Dokumentation A

15-63-5-A.pdf
