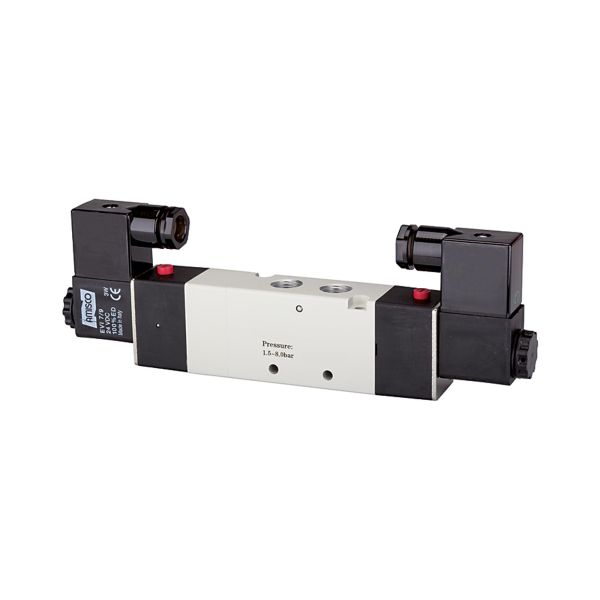

5/3-Wegeven elektropneumatisch »4V« Mitte geschlossen G 1/4, 24VDC, 950l/min

5/3-Wegeven elektrpn. »4V« Mitte geschl. G 1/4, 24VDC, 950l/min

Auf Lager

Lieferzeit 3-6 Tage
Artikelnummer 00-116155
Typ-Nr. 517.3004
Ursprungsland CN
Zolltarifnummer 84818079
Anmelden

Beschreibung / 5/3-Wegeven elektropneumatisch »4V« Mitte geschlossen G 1/4, 24VDC, 950l/min

5/3-Wegeventil, elektropneum., »4V«, Mitte geschl., G 1/4, 24 V DC, Betriebsdruck 1,5-8 bar, Temp. -20 °C bis 70 °C, 950l/min

5/3-Wegeventile

- elektropneumatisch -

Ventilkörper: Aluminiumlegierung

Weitere Informationen

Wegefunktion 5/3
Manufacturer Riegler
vertrieben durch:
Münchner Druckluftzentrale GmbH
Lochhamer Str. 29a
82152 Planegg-Martinsried
Tel. 089/3515931
Mail: vertrieb@druckluftzentrale.de
Betätigung Mitte geschlossen
Betriebsdruck max. 8 bar
Betriebsdruck min. 1,5 bar
BG 300
Funktion 5/3
Spannung 24 V DC
Anschluss G 1/4
Durchfluss 950
Medium Gefilterte Druckluft mit oder ohne Ölung. Wenn geölt, dann kontinuierlich.
Zolltarifnummer 84818079
Ursprungsland CN
Temperaturbereich min. -20
Temperaturbereich max. 70
Durchflusswertmessung bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar
Elektrischer Anschluss Gerätesteckdose Form B nach ISO 4400
Schutzart IP 65
Arbeitsdruck min. 1,5 bar
Handhilfsbetätigung rastend/tastend
Anschluss Entlüftung G 1/4
Symbol 37

Anhänge

Beschreibung Datei
Bedienungsanleitung

P B-234.pdf

Technische Dokumentation A

15-63-5-A.pdf
